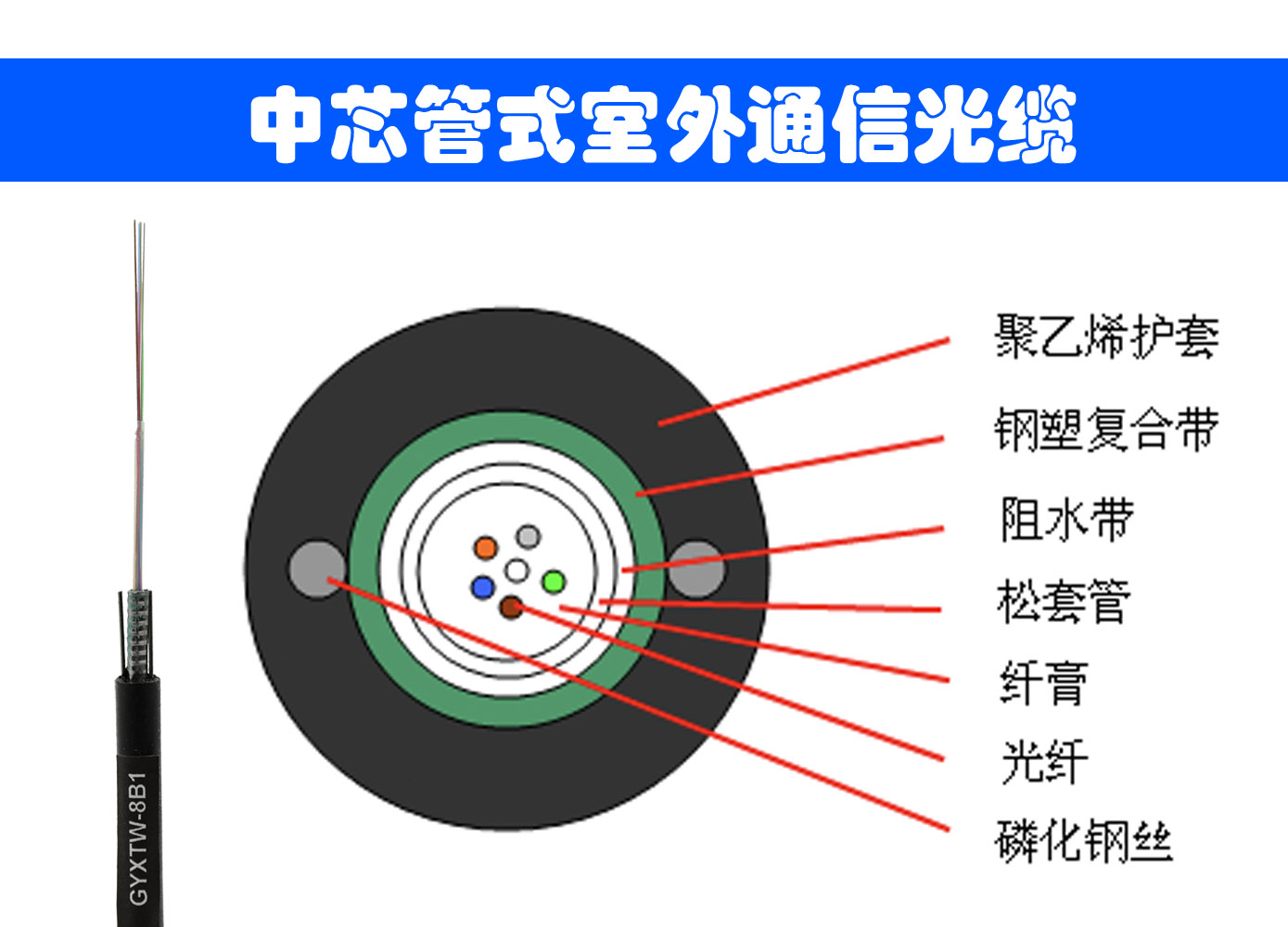

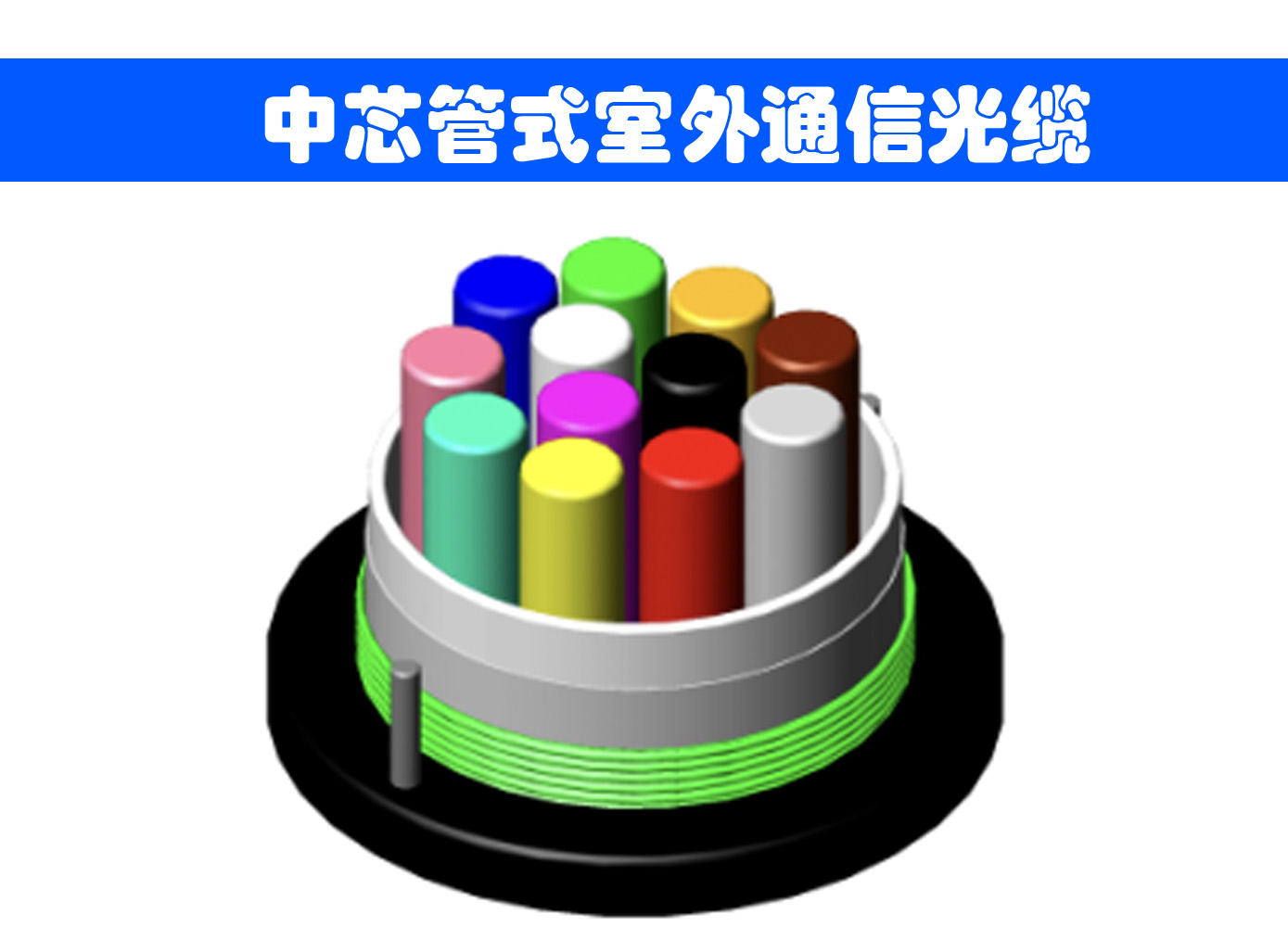

GYXTW（金屬加強構件、夾帶鋼絲的鋼-聚乙烯粘結護套中心束管式全填充型通信用室外光纜）光纜的結構是將松套管置于纜的中心，把單模光纖套入由高模量的塑料做成的內填充防水化合物松套管中。松套管外填充阻水化合物，纜芯的兩邊是兩根平行鋼絲作為加強件后聚乙烯護套。



GYXTW光纜產品特點

精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性；

全截面阻水結構，確保良好的阻水防潮性能

PBT 松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護；

松套管內填充特種油膏，對光纖進行關鍵性保護

兩根平行圓鋼絲既抗張力，又抗側壓

光纜外徑小、重量輕，彎曲性能優異

光纜柔韌性和抗彎曲能力優良；

重量輕， 敷設方便；

松套管內填充特種防水化合物；纜芯外采用阻水材料；涂塑鋼帶防潮層；

松套管位于光纜物理中心，施工操作方便

光滑的外護套使光纜在安裝中可以有更小的摩擦系數；

嚴格的工藝、原材料控制，保證光纜長期穩定工作；

黑色聚乙烯護套，光纜具有良好的抗紫外性能；

聚乙烯護套使得光纜具有良好的抗紫外性能

產品使用壽命30年以上



GYXTW光纜性能指標

執行標準：YD/T 769-2018

應用范圍：核心網、城域網和接入網室外光纜

敷設方式：管道、隧道及非自承式架空敷設方式。

工作溫度：-40℃~+60℃

彎曲半徑：靜態10倍光纜直徑

動態20倍光纜直徑



gyxtw參數

gyxtw 參數
光纜芯數	光纜外徑	光纜松套管內 最大光纖芯數	光纜重量 （kg/km）
2-12 （0.6鋼絲）	6.9	12	44
2-12 （0.8鋼絲）	7.7	12	55
允許拉力（N）短期		≥600N		0.6鋼絲
允許拉力（N）長期		≥200N
允許壓扁力-短期		≥1000（N/100mm）
允許壓扁力-長期		≥300（N/100mm）
允許拉力（N）短期		≥1000N		0.8鋼絲
允許拉力（N）長期		≥400N
允許壓扁力-短期		≥1000（N/100mm）
允許壓扁力-長期		≥300（N/100mm）

1、典型值可根據實際情況做相應調整；

2、可根據客戶要求進行相應產品的設計；



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：?jiǎn)巫o(hù)套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。



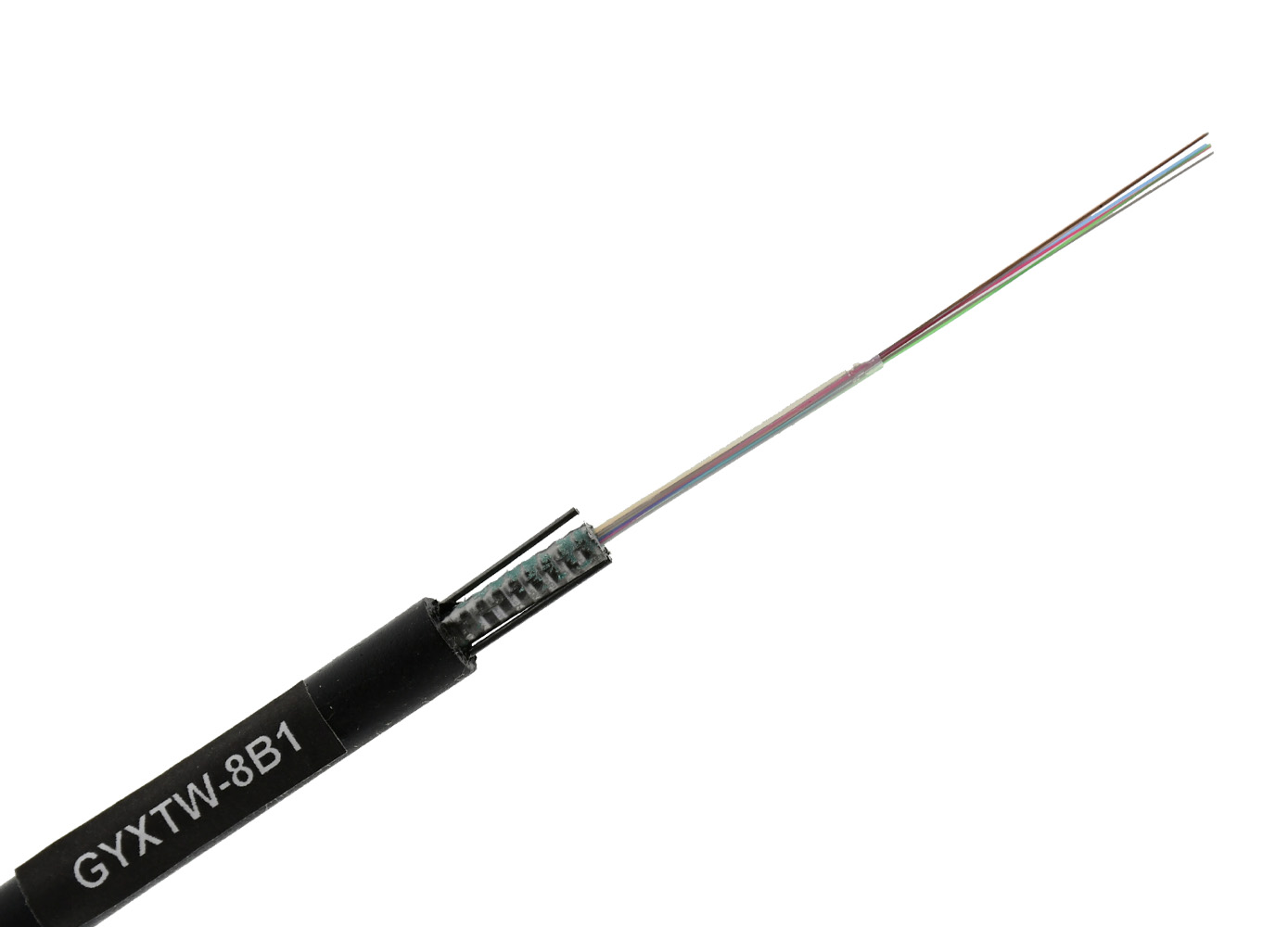

GYXTW光纜產品描述

GYXTW 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外用一層雙面涂塑鋼帶（PSP）縱包，鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲后擠制聚乙烯護套成纜。
