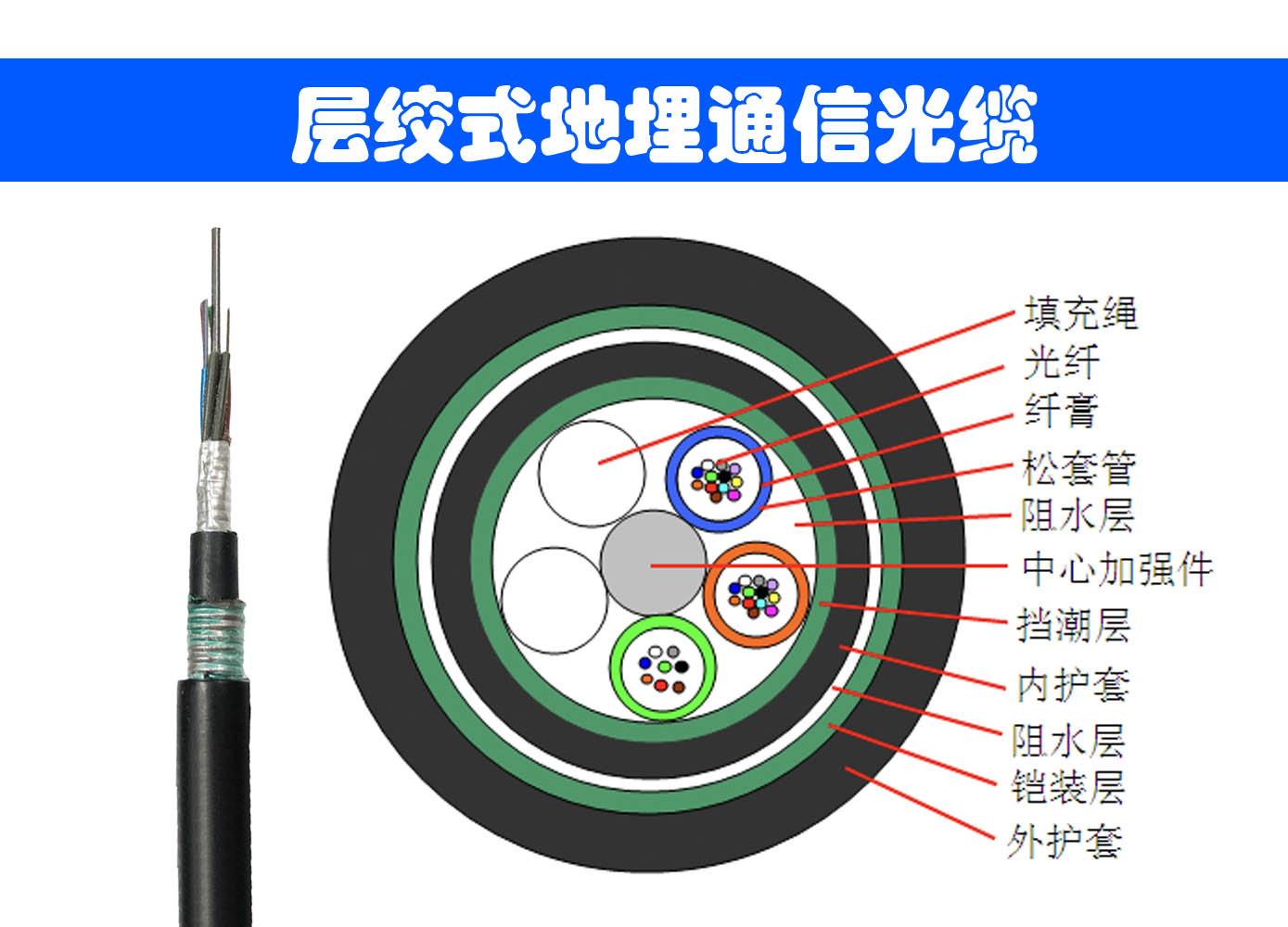

gyta53光纜結構

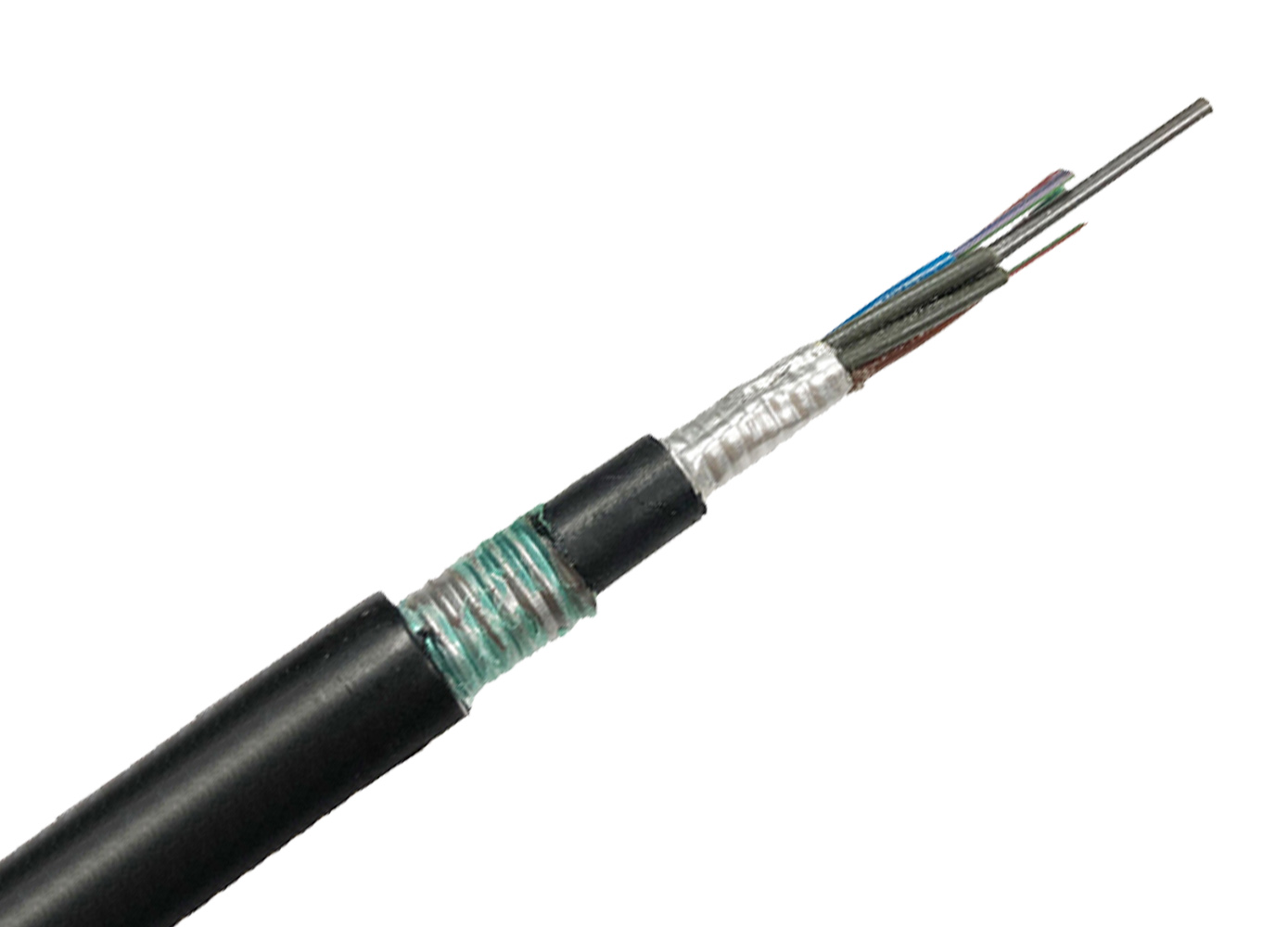

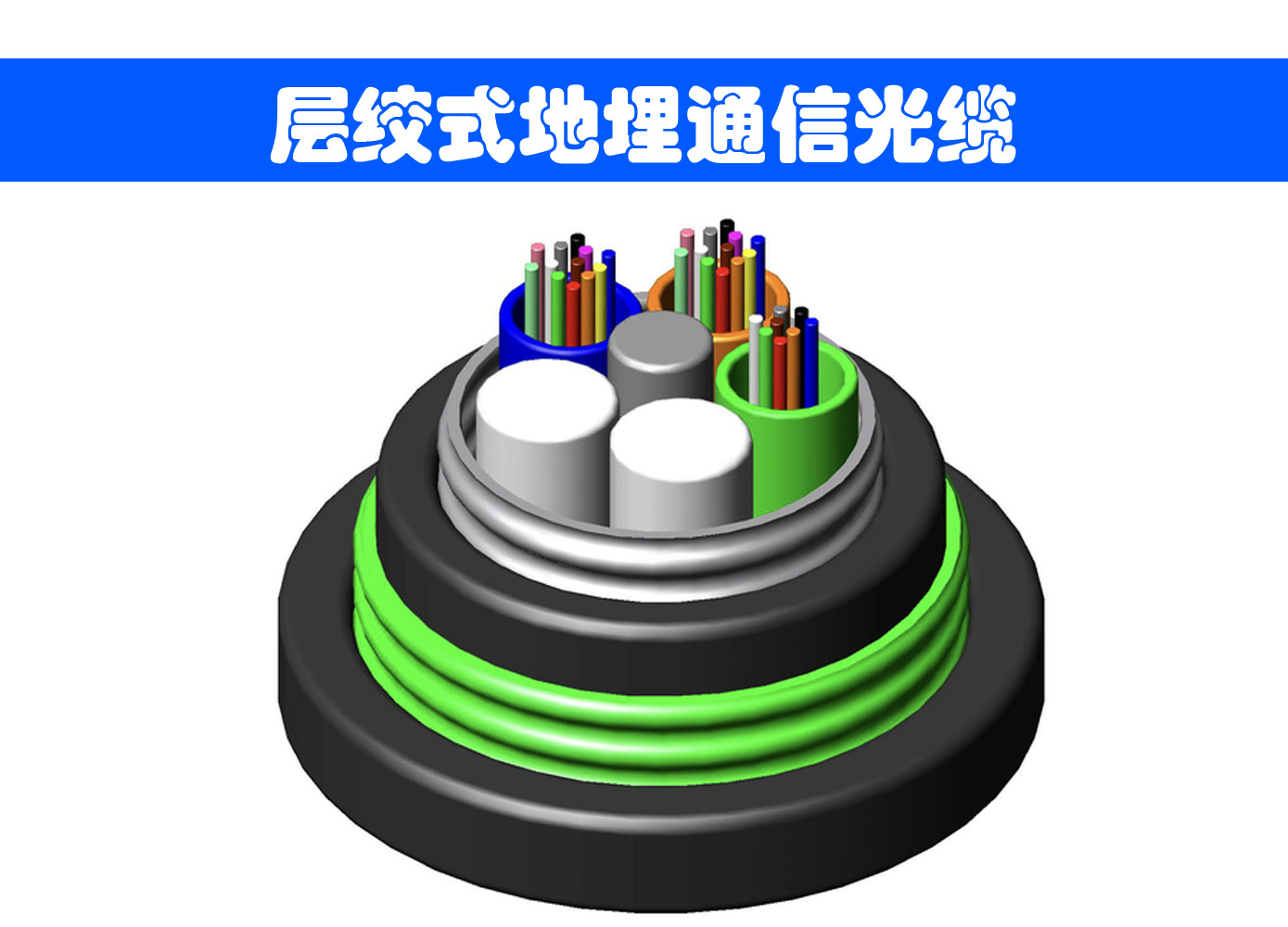

gyta53光纜型號（金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套、縱包皺紋鋼帶鎧裝、聚乙烯套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠一層聚乙烯內護套，雙面涂塑鋼帶縱包后擠塑聚乙烯護套。



gyta53型號光纜含義

全截面阻水結構，確保良好的阻水性能

松套管內填充特種油膏，對光纖進行關鍵性保護

聚乙烯護套確保光纜具有良好的抗紫外線性能

鋁塑復合帶確保光纜具有良好的擋潮性

鋼塑復合帶鎧裝加強光纜的抗拉性能和抗壓性能

產品使用壽命30年以上



光纜GYTA53 性能指標

執行標準： YD/T 901-2018、 IEC 60794-1

應用范圍：核心網、城域網和接入網室外光纜

敷設方式：架空、管道、地埋、直埋

工作溫度：-40℃~+60℃

彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑



GYTA53光纜技術參數

GYTA53光纜技術參數
光纜芯數	光纜結構	光纜松套管內 最大光纖芯數	光纜重量 （kg/km）
2-30	1+5	6	126
32-60	1+5	12	141
62-72	1+6	12	159
74-96	1+8	12	189
98-120	1+10	12	217
122-144	1+12	12	250
146-216	1+6+12	12	252
218-300	1+9+15	12	299
允許拉力（N）短期		≥3000N
允許拉力（N）長期		≥1000N
允許壓扁力-短期		≥3000（N/100mm）
允許壓扁力-長期		≥1000（N/100mm）

1、典型值可根據實際情況做相應調整；

2、可根據客戶要求進行相應產品的設計；



gyta53光纜 環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。



gyta53型號光纜含義

gyta53光纜型號 是金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結內護套、鋼-聚乙烯粘結護套通信用室外光纜。
