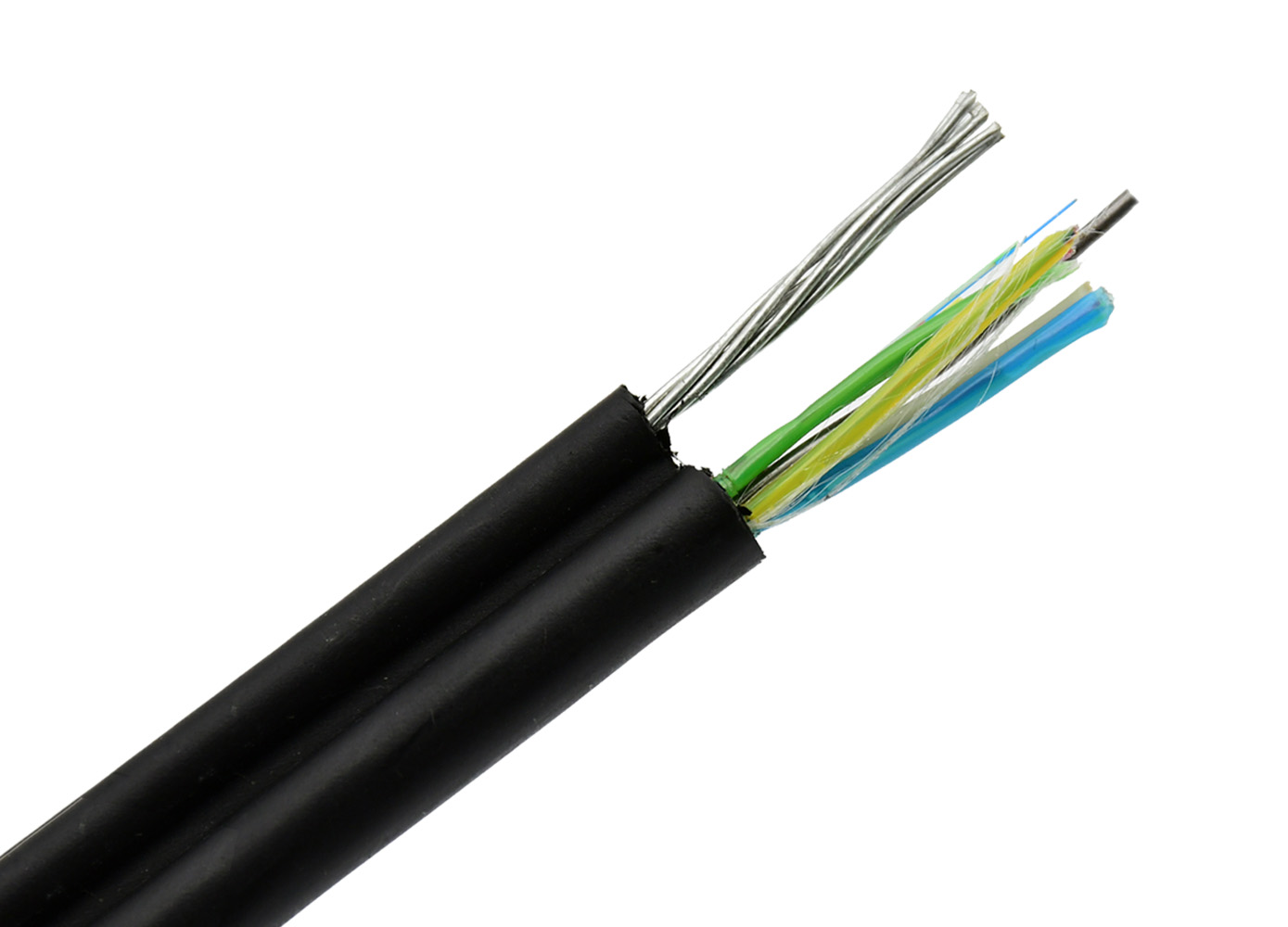

新型gytc8y光纜，優質的gytc8y光纜，GYTC8Y光纜國家標準



gytc8y光纜 產品特點

精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性；

全截面阻水結構，確保良好的阻水性能

PBT 松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護；

松套管內填充特種油膏，對光纖進行關鍵性保護

光纖容量大，密集度高;

磷化鋼絲中心加強構件模量高、耐腐蝕

鋼帶鎧裝使得光纜具有良好的抗拉力和抗側壓力

鋼絲絞線具有極高的抗拉強度，便于自稱式架空敷設，提高施工效率降低安裝成本；

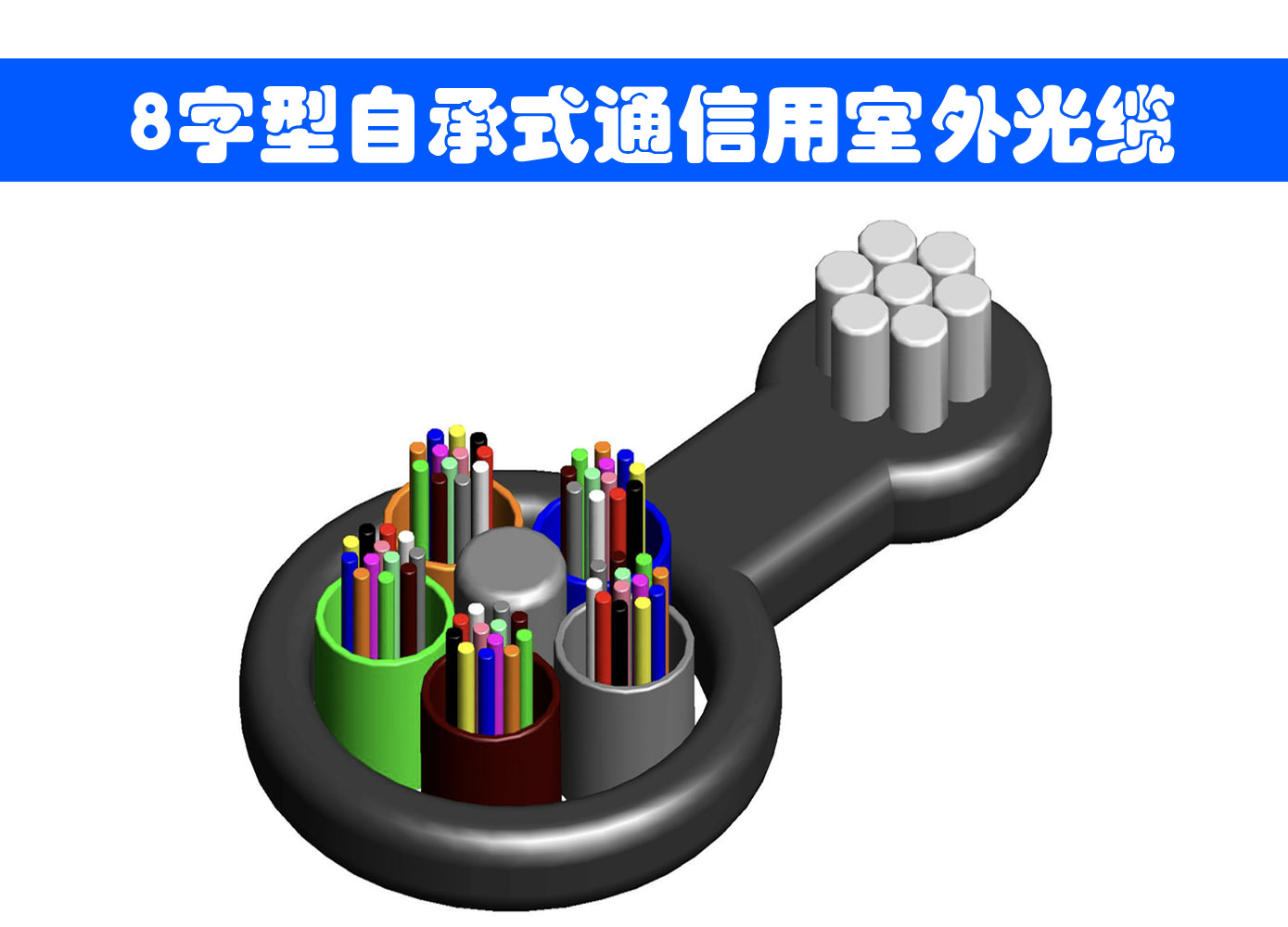

8字型自承式結構抗拉強度高，便于架空敷設，安裝成本低

敷設跨距大，風載負荷小，尤其適用于山區通信建設；

聚乙烯護套使得光纜具有良好的抗紫外線性能

產品使用壽命30年以上



gytc8y光纜 性能指標

執行標準：YD/T1155-2017

應用范圍：核心網、城域網和接入網室外光纜。

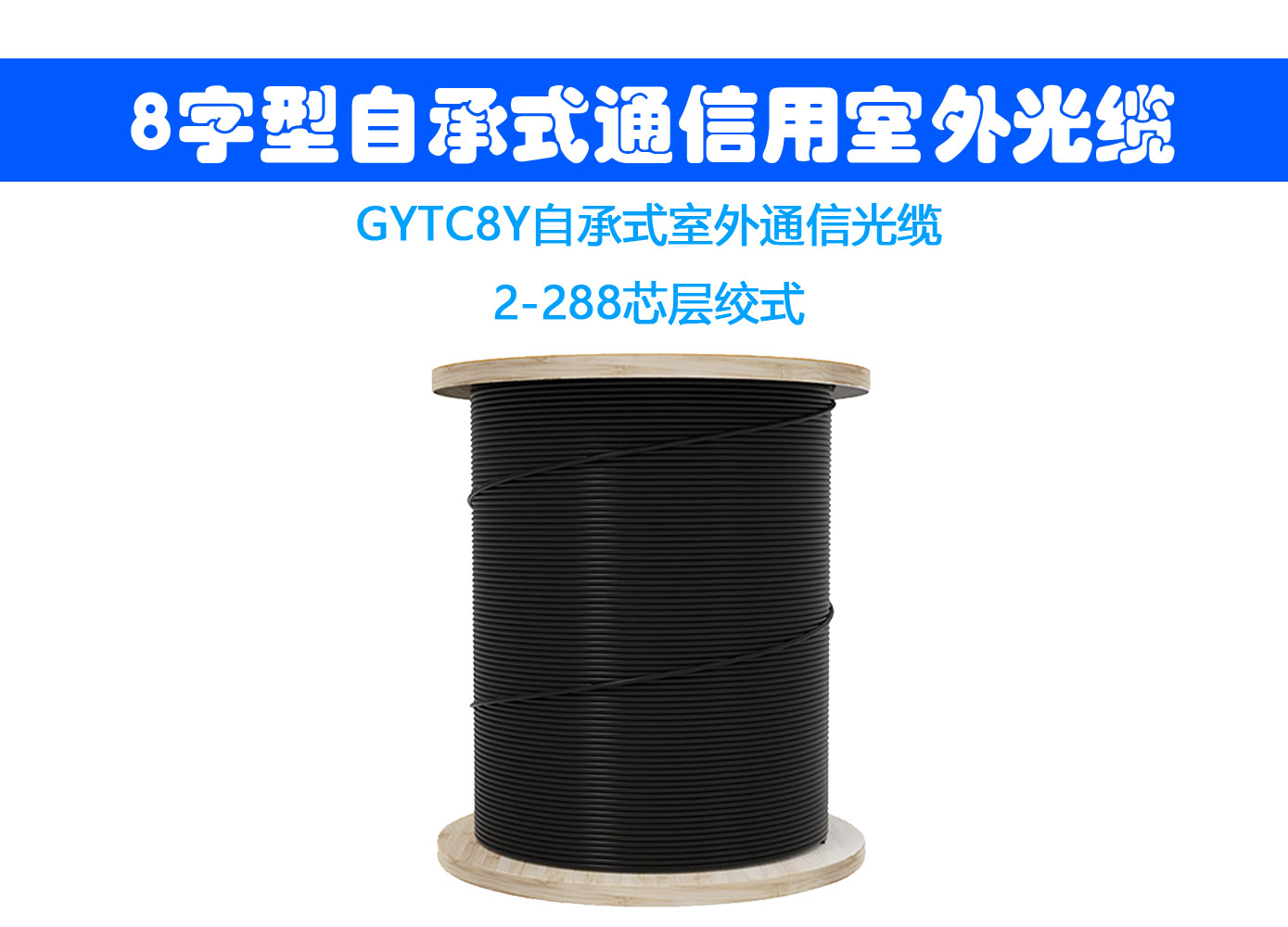

敷設方式：自承式架空，長途通信及局間通信用室外光纜。

工作溫度：-40℃~+70℃

彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑



gytc8y光纜 技術參數

gytc8y光纜 技術參數
光纜芯數	光纜結構	光纜松套管內 最大光纖芯數	光纜重量 （kg/km）
2-30	1+5	6	112
32-60	1+5	12	122
62-72	1+6	12	145
74-96	1+8	12	166
98-120	1+10	12	186
122-144	1+12	12	207
146-216	1+6+12	12	232
218-300	1+9+15	12	266
允許拉力（N）短期		≥1500N
允許拉力（N）長期		≥600N
允許壓扁力-短期		≥1000（N/100mm）
允許壓扁力-長期		≥300（N/100mm）

1、典型值可根據實際情況做相應調整；

2、可根據客戶要求進行相應產品的設計；



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。



gytc8y代表什么光纜

GYTC8S型光纜是金屬加強構件、松套層絞填充式、鋼-聚乙烯粘結護套、8字型自承式通信用室外光纜。
