gytc8s光纜 產品描述

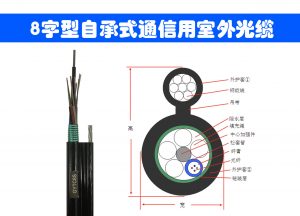

GYTC8S（金屬加強吊線、松套層絞填充式、鋼-聚乙烯粘結護套 8 字型自承式通信用室外光纜）光纜的結構是將單模或多模光纖套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋼帶縱包后同時加鋼絞線和吊帶聚乙烯護套而成。



光纜gytc8s 產品特點

全截面阻水結構，確保良好的阻水性能

松套管內填充特種油膏，對光纖進行關鍵性保護

磷化鋼絲中心加強構件模量高、耐腐蝕

鋼帶鎧裝使得光纜具有良好的抗拉力和抗側壓力

8字型自承式結構抗拉強度高，便于架空敷設，安裝成本低

聚乙烯護套使得光纜具有良好的抗紫外線性能

產品使用壽命30年以上



gytc8s標準

執行標準：YD/T1155-2017

應用范圍：核心網、城域網和接入網室外光纜。

敷設方式：自承式架空，長途通信及局間通信用室外光纜。

工作溫度：-40℃~+70℃

彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑



gytc8s參數表

gytc8s參數表
光纜芯數	光纜結構	光纜松套管內 最大光纖芯數	光纜重量 （kg/km）
2-30	1+5	6	135
32-60	1+5	12	147
74-96	1+6	12	172
62-72	1+8	12	198
98-120	1+10	12	220
122-144	1+12	12	246
146-216	1+6+12	12	271
218-300	1+9+15	12	311
允許拉力（N）短期		≥1500N
允許拉力（N）長期		≥600N
允許壓扁力-短期		≥1000（N/100mm）
允許壓扁力-長期		≥300（N/100mm）

1、典型值可根據實際情況做相應調整；

2、可根據客戶要求進行相應產品的設計；



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：?jiǎn)巫o(hù)套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。



國標光纜GYTC8S

GYTC8S型光纜是金屬加強構件、松套層絞填充式、鋼-聚乙烯粘結護套、8字型自承式通信用室外光纜。
