gyxtzw光纜是什么意思

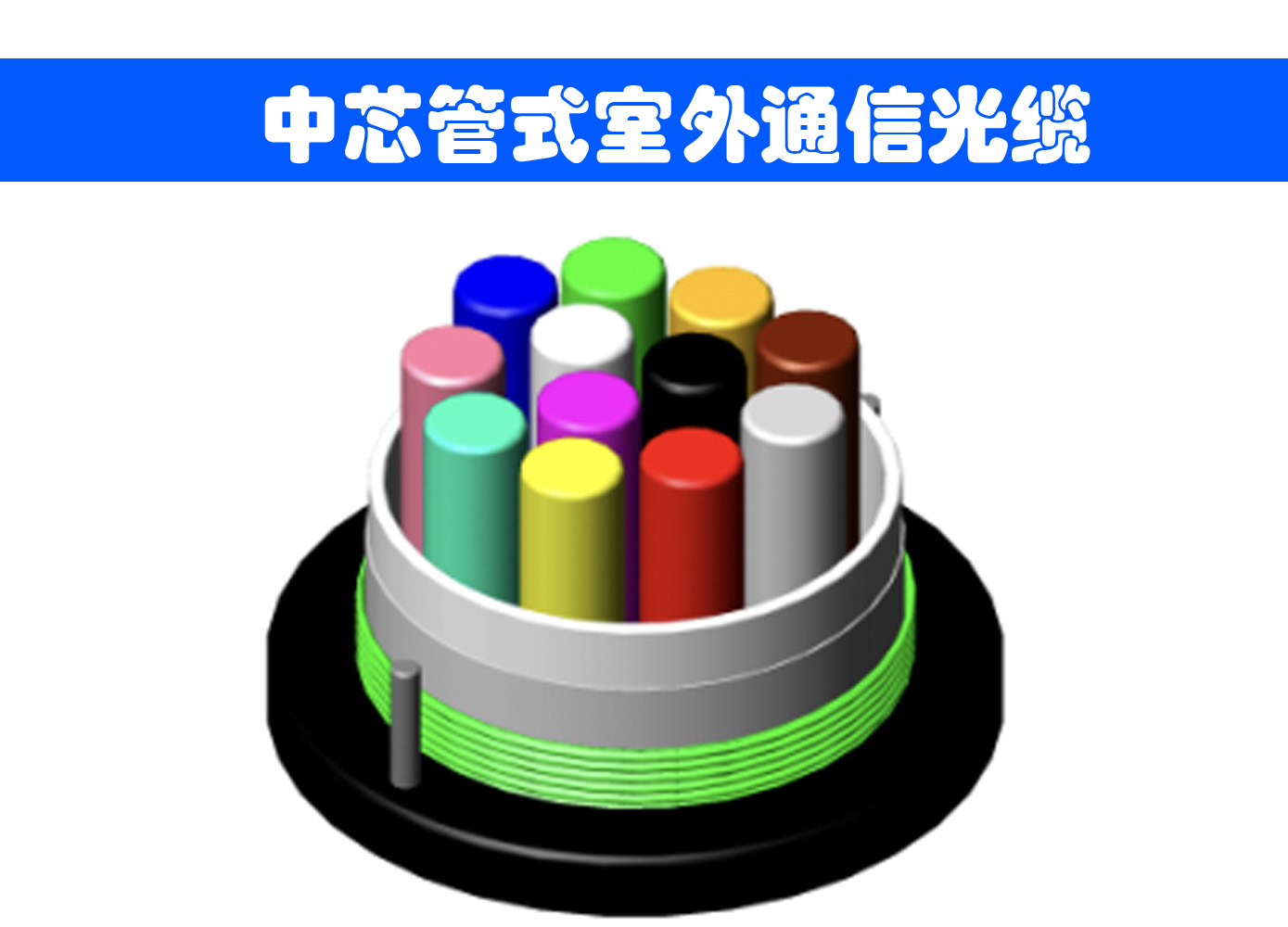

GYXTZW型光纜是金屬加強構件、中心管填充式、夾帶鋼絲的鋼-低煙無鹵粘結護套通信用室外光纜，由中心松套管、兩根平行的鋼絲加強構件和鋼-低煙無鹵護套構成。



gyxtzw光纜特點

1、全截面阻水結構，確保良好的阻水防潮性能
2、松套管內填充特種油膏，對光纖進行關鍵性保護
3、兩根平行圓鋼絲既抗張力，又抗側壓
4、光纜外徑小、重量輕，彎曲性能優異
5、松套管位于光纜物理中心，施工操作方便
6、低煙無鹵護套使得光纜具有良好的阻燃性能和環保性能
7、產品使用壽命25年以上



敷設方式架空、管道



gyxtzw代表什么意思

光纜芯數		/	2~8	10~12	14~24
結構		/	中心束管
光纖類型		/	G.652
松套管	材料	mm	PBT
	直徑（±0.1）		1.8	2.0	2.8
	壁厚（±0.05）		0.28	0.30	0.40
	塑管顏色		白
	光纖余長	%	0.15-0.18
加強件	材料	mm	磷化鋼絲
	尺寸（±0.05）		0.8
	根數		2
阻水層	材料	/	阻水帶
鎧裝層	材料	mm	鋼塑復合帶
	厚度（＋0.03）		0.20
外護套	材料	mm	低煙無鹵
	厚度（±0.1）		2.2
光纜直徑（±0.2）		mm	7.7	7.9	8.5
光纜重量（±5）		kg/km	66	70	78



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
單根垂直燃燒試驗	單根護套在燃燒柜中，上支架下緣和炭化部分起始點之間的距離大于50mm，燃燒向下延伸至距離上支架的下緣大于540mm。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。
