gytza53光纜型號含義

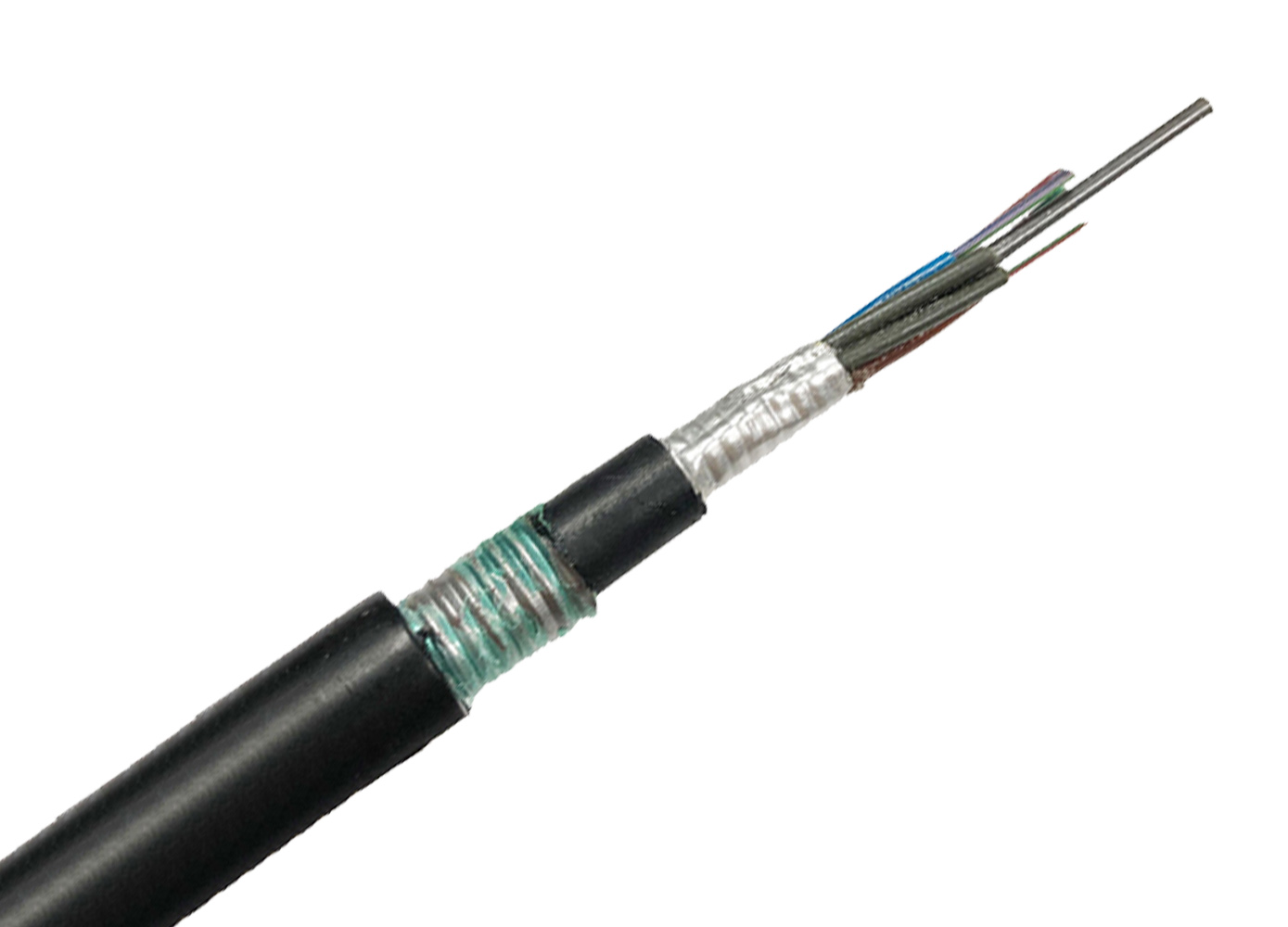

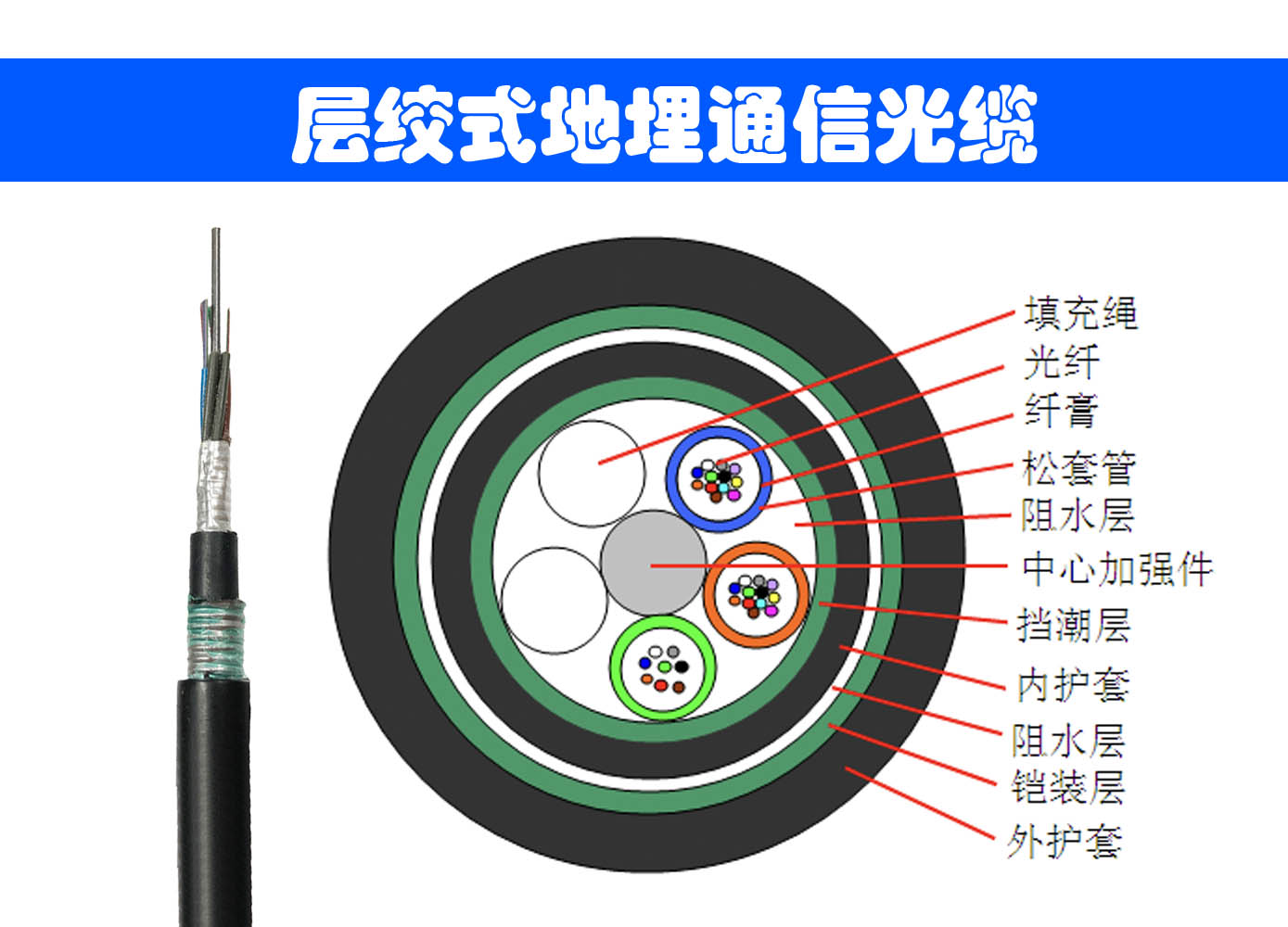

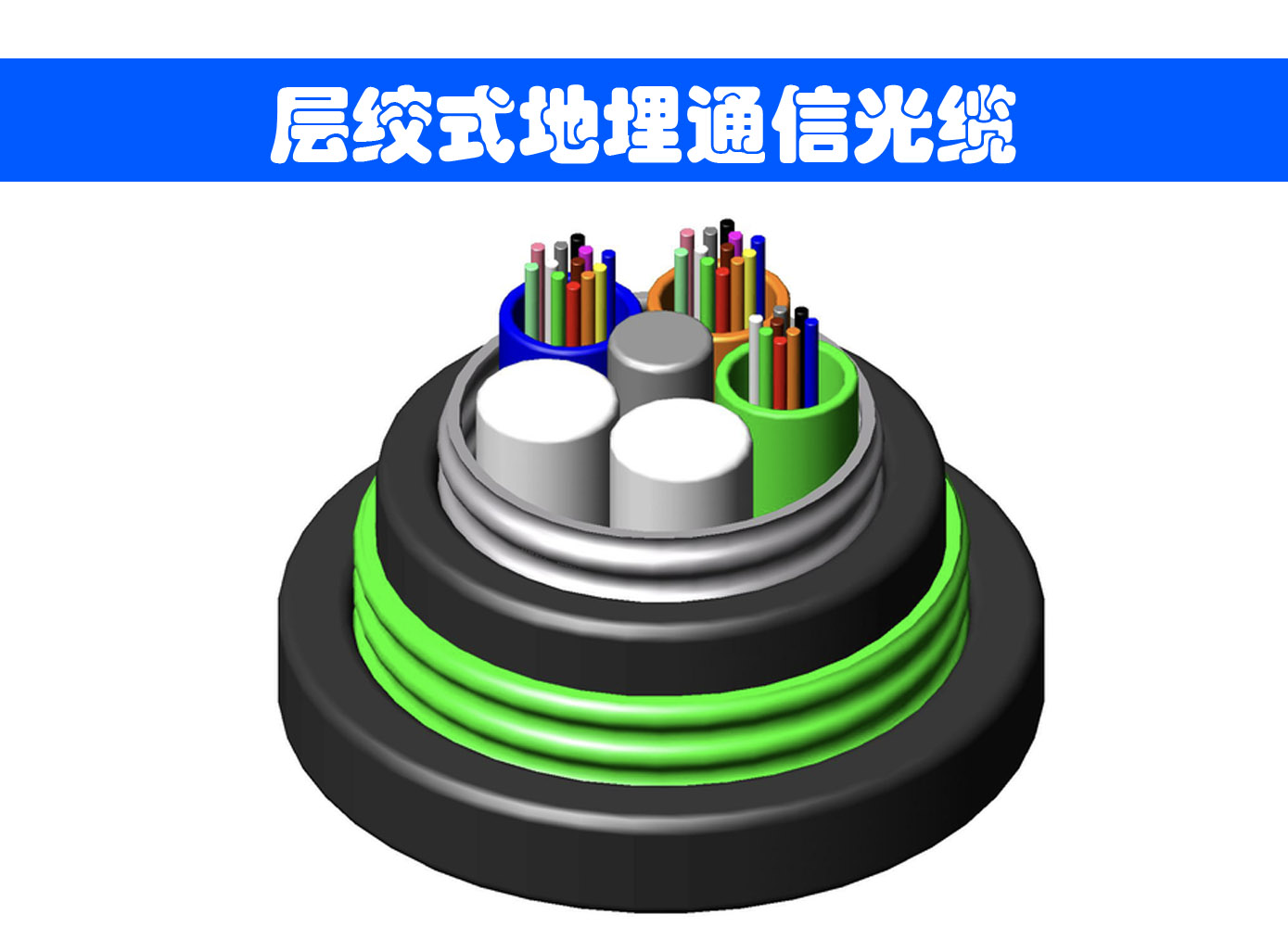

GYTZA53型光纜是金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結內護套、鋼-低煙無鹵粘結護套通信用室外光纜。



gytza53光纜的優點

1、全截面阻水結構，確保良好的阻水性能
2、松套管內填充特種油膏，對光纖進行關鍵性保護
3、低煙無鹵護套使得光纜具有良好的阻燃性能和環保性能
4、鋁塑復合帶確保光纜具有良好的擋潮性
5、鋼塑復合帶鎧裝加強光纜的抗拉性能和抗壓性能
6、產品使用壽命25年以上



敷設方式直埋、管道。



gytza53光纜參數

光纖芯數	結構	光纜外徑 (mm)	光纜重量 （mm）
2～30	1+5	11.2	153
32～60	1+5	11.8	170
62～72	1+6	12.2	189
74～96	1+8	13.5	224
98～120	1+10	14.6	256
122～144	1+12	15.8	290
146～216	1+6+12	16.0	294
218～288	1+9+15	17.7	344



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
單根垂直燃燒試驗	單根護套在燃燒柜中，上支架下緣和炭化部分起始點之間的距離大于50mm，燃燒向下延伸至距離上支架的下緣大于540mm。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。
