mgxtw型號 產品說明

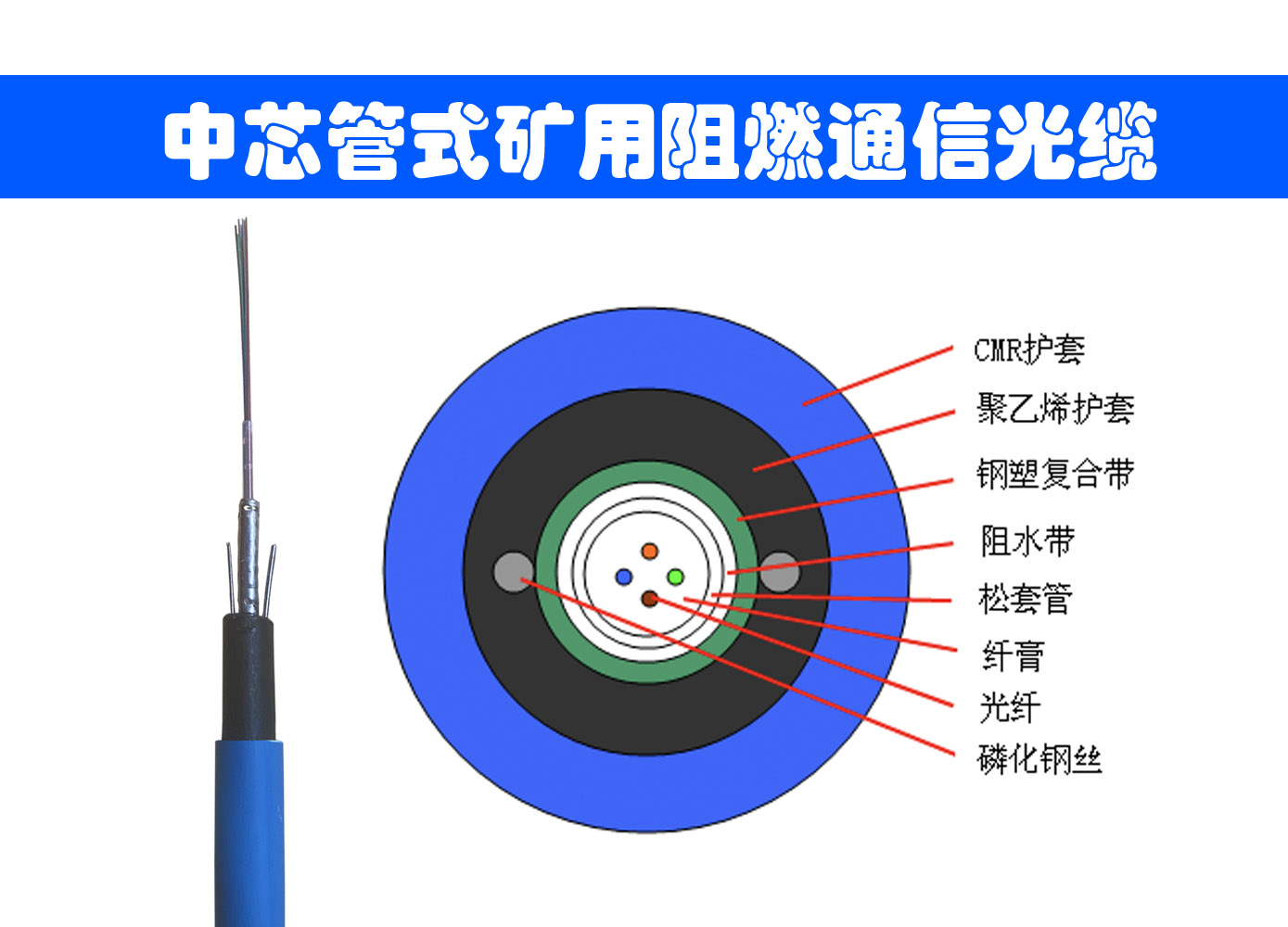

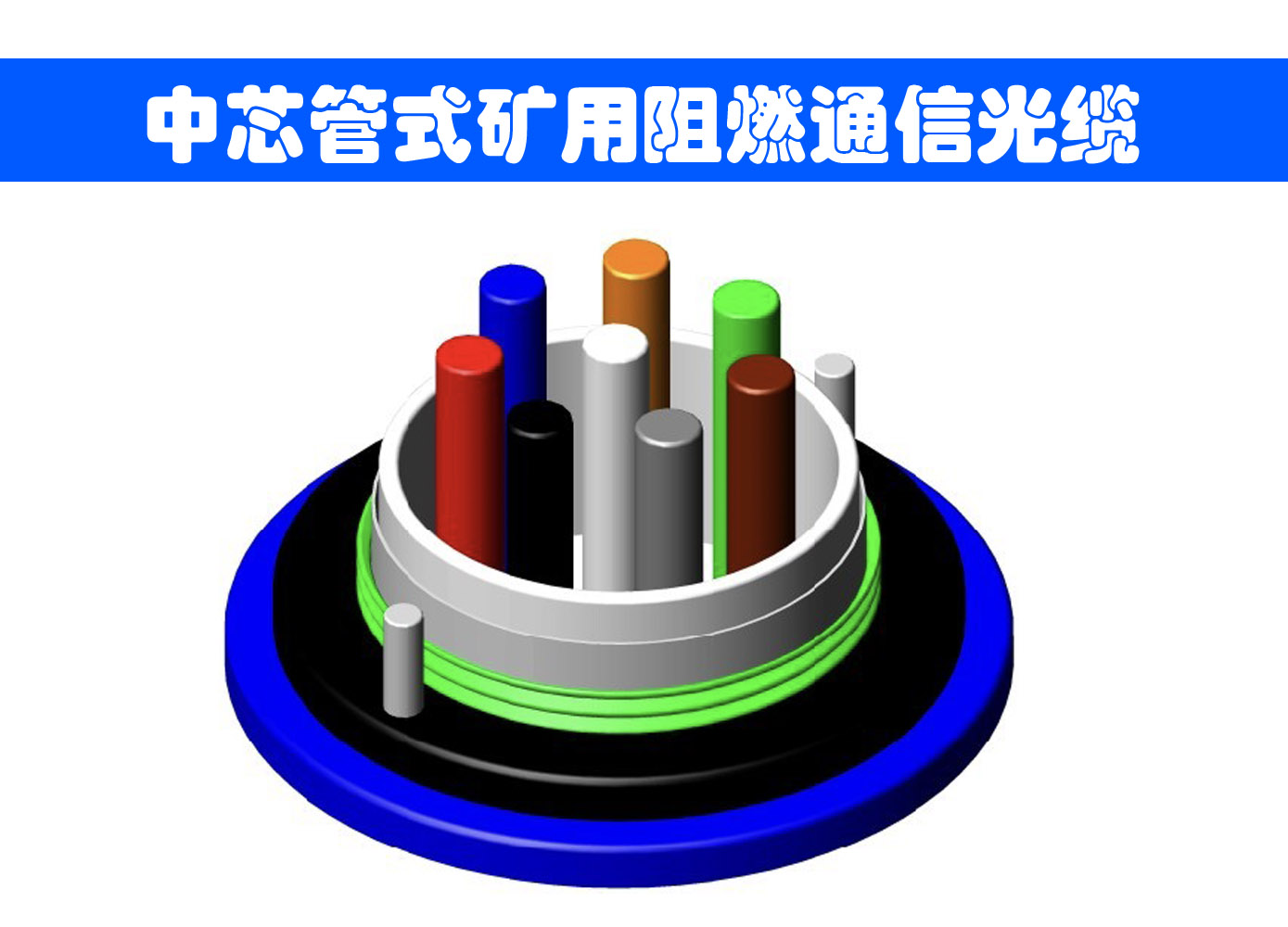

MGXTW型光纜是金屬加強構件、中心管填充式、夾帶鋼絲的鋼-聚乙烯粘結護套、藍色聚氯乙烯阻燃護套通信用室外光纜。束管內填充阻水油膏，束管和護套間填充阻水帶，外包藍色阻燃CMR



mgxtw標準

執行標準：GB/T28518-2012
應用范圍：礦用井道
敷設方式：管道
工作溫度：-40℃~+70℃
彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑



阻燃光纖型號mgxtw

阻燃光纖型號mgxtw
光纜芯數	光纜松套管內 最大光纖芯數		光纜重量 （kg/km）
2-8	8		83
10-12	12		86
允許拉力（N）短期		≥1500N
允許拉力（N）長期		≥600N
允許壓扁力-短期		≥1000（N/100mm）
允許壓扁力-長期		≥300（N/100mm）



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
單根垂直燃燒試驗	單根護套在燃燒柜中，上支架下緣和炭化部分起始點之間的距離大于50mm，燃燒向下延伸至距離上支架的下緣大于540mm。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。
