礦用光纜

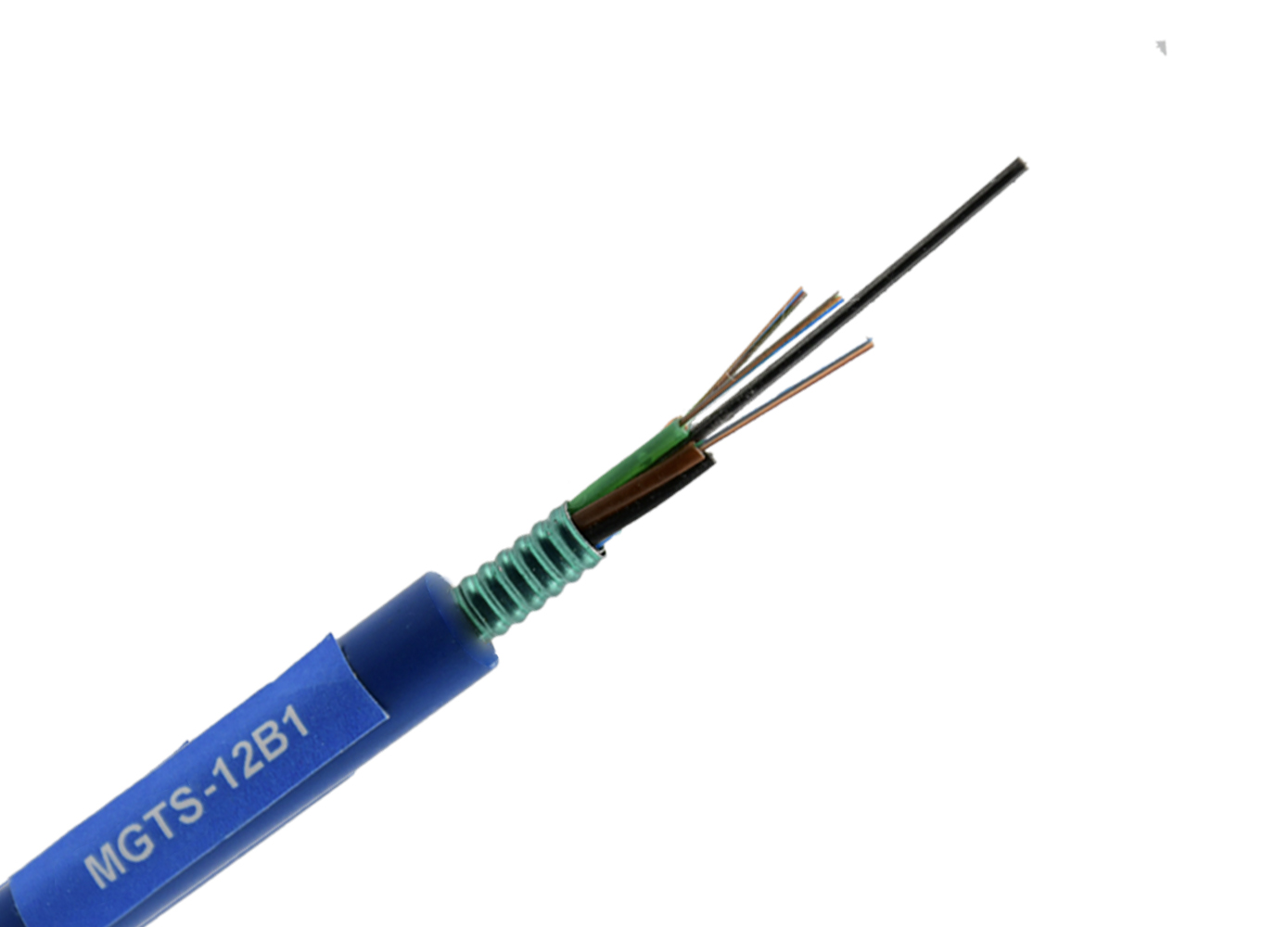

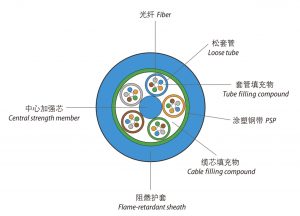

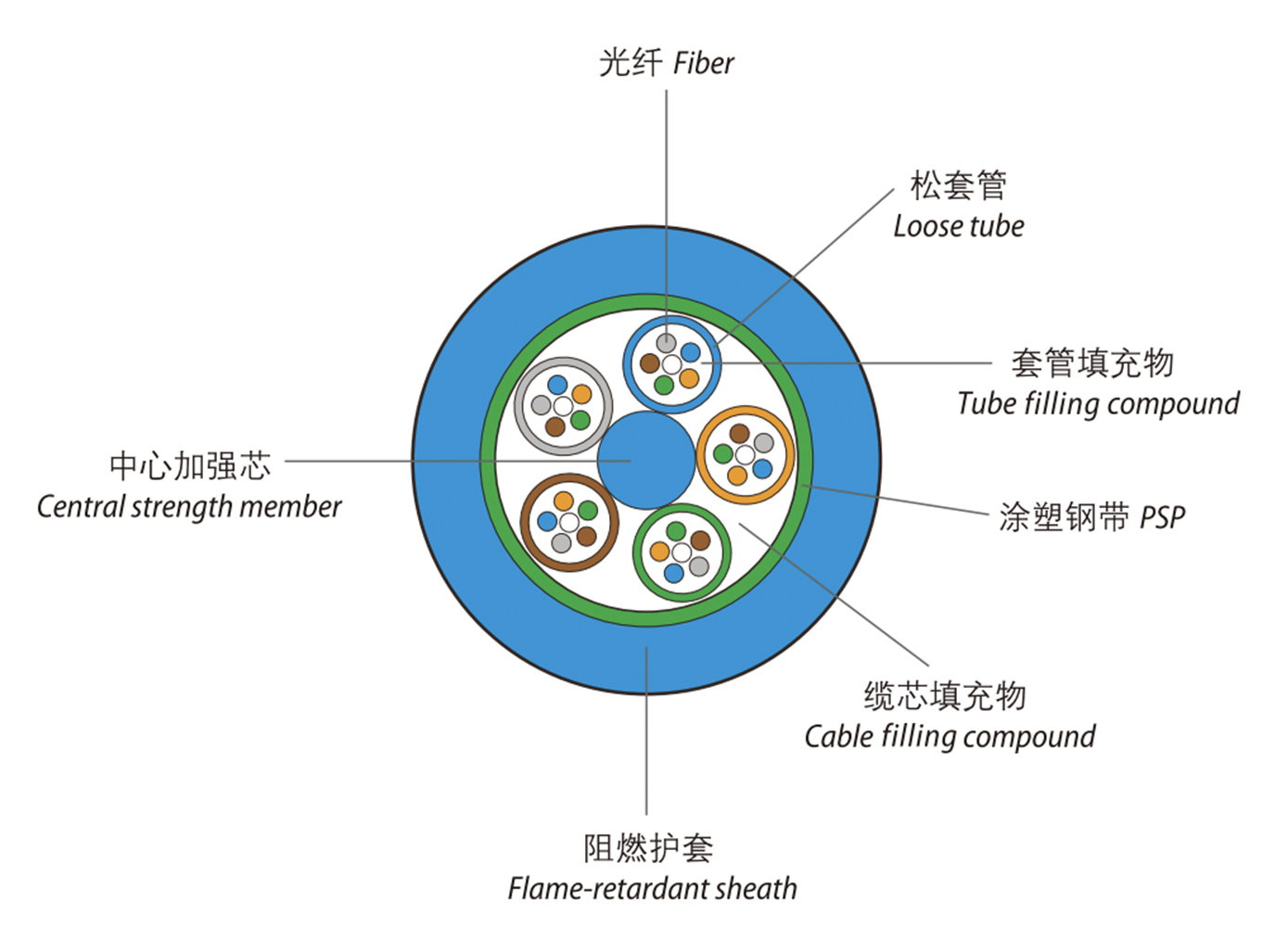

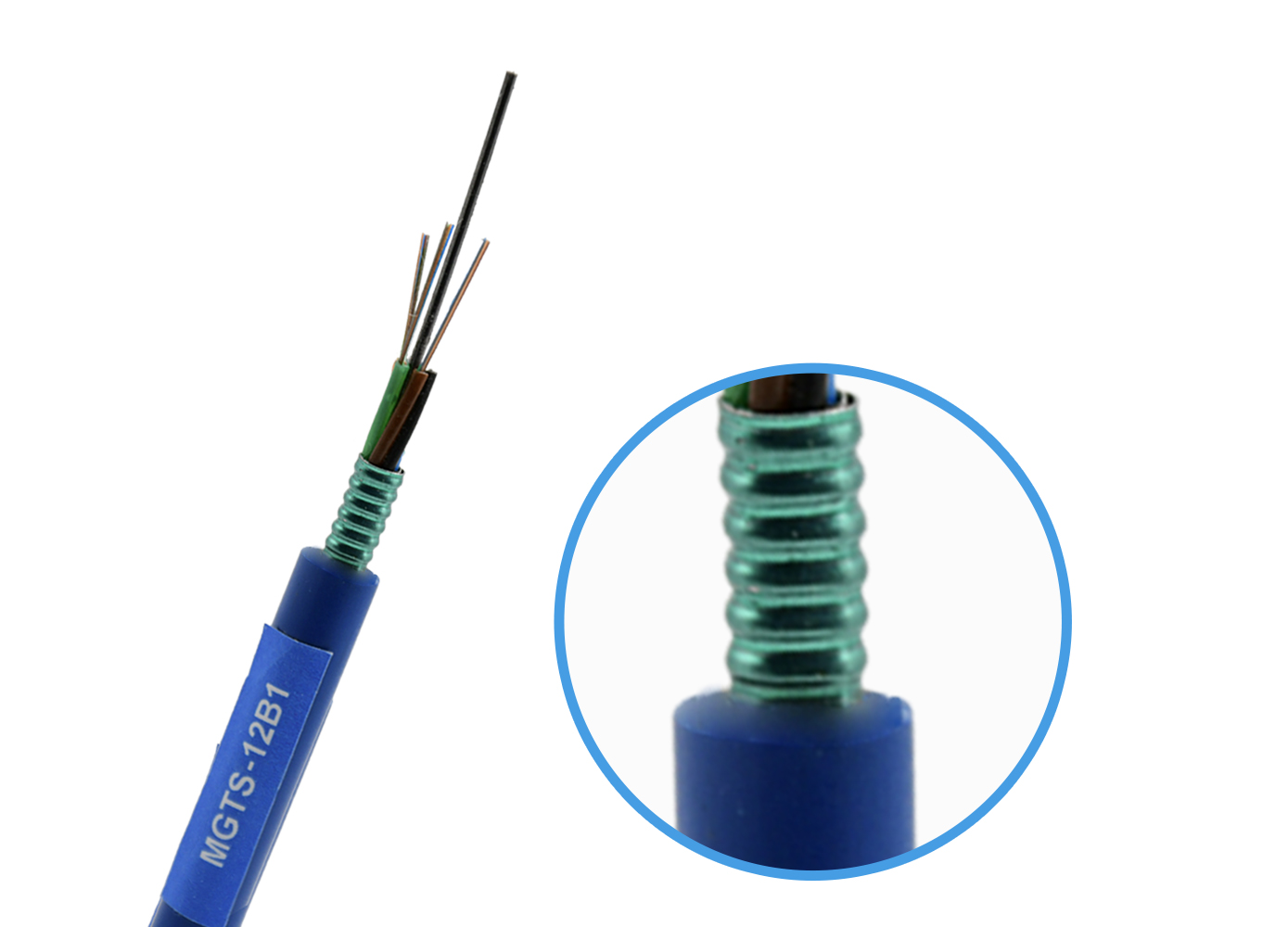

MGTS光纜的結構是將250 m光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯(PE)。松套管(和填充)圍繞中心加強芯絞合成緊湊和圓形的纜芯纜芯內的縫隙充以阻水填充物。雙面涂塑鋼帶(PSP)縱包后擠制阻燃護套成纜。
Thefibers,250pm, are positioned in a loose tube made ofa high modulus plastic. The tubes are filled with awater-resistant filling compound. A steel wire, sometimes sheathed with polyethylene (PE) for cable withhigh ber count, locates in the center ofcore as a metallic strength member. Tubes (and llers) are strandedaround the strenath member into a compact and circular cable core. The PSP is longitudinally applied ovethe cable core. which is lled with the lling compound to protect it from water inaress. The cable iscompleted with a ame-retardant sheath.





礦用光纜特點

具有很好的機械性能和溫度特性
Good mechanical and temperature performance

松套管材料本身具有良好的耐水解性能和較高的強度
High strength loose tube that is hydrolysis resistant

管內充以特種油膏，對光纖進行了關鍵性保護
Special tube lling compound ensure a critical protection of ber

特種護套材料具有優異的阻燃性能
Special sheath material ensure excellent ame-retardant performance

良好的抗壓性和柔軟性
Crush resistance and exibility

特別設計的緊密的光纜結構，有效防止套管回縮
Special designed compact structure is good at preventingloose tubes from shrinking

采用下列措施來確保光纜的防水性能：
The following measures are taken to ensurethe cable watertight:

單根鋼絲中心加強芯
Steel wire used as the central strength member

松套管內填充特種防水化合物
Loose tube lling compound

完全纜芯填充
100% cable core lling

雙面涂塑鋼帶(PSP)提高光纜的抗透潮能力
PSP enhancing moisture-proof





礦用光纜技術參數

MGTS礦用光纜技術參數
光纜芯數	光纜結構	光纜松套管內 最大光纖芯數	光纜重量 （kg/km）
2-30	1+5	6	103
32-60	1+5	12	114
62-72	1+6	12	138
74-84	1+7	12	151
86-96	1+8	12	163
98～108	1+9	12	180
110～120	1+10	12	197
122～132	1+11	12	212
134～144	1+12	12	228
146～216	1+6+12	12	233
218～288	1+9+15	12	282
允許拉力（N）短期		≥1500N
允許拉力（N）長期		≥600N
允許壓扁力-短期		≥1000（N/100mm）
允許壓扁力-長期		≥300（N/100mm）





產品標準

符合YD/T 901-2001和MT386-1995標準。





光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。
單根垂直燃燒試驗	單根護套在燃燒柜中，上支架下緣和炭化部分起始點之間的距離大于50mm，燃燒向下延伸至距離上支架的下緣大于540mm。
