GYTY是什么，gyty型號，GYTY光纜是什么光纜



gyty 光纜

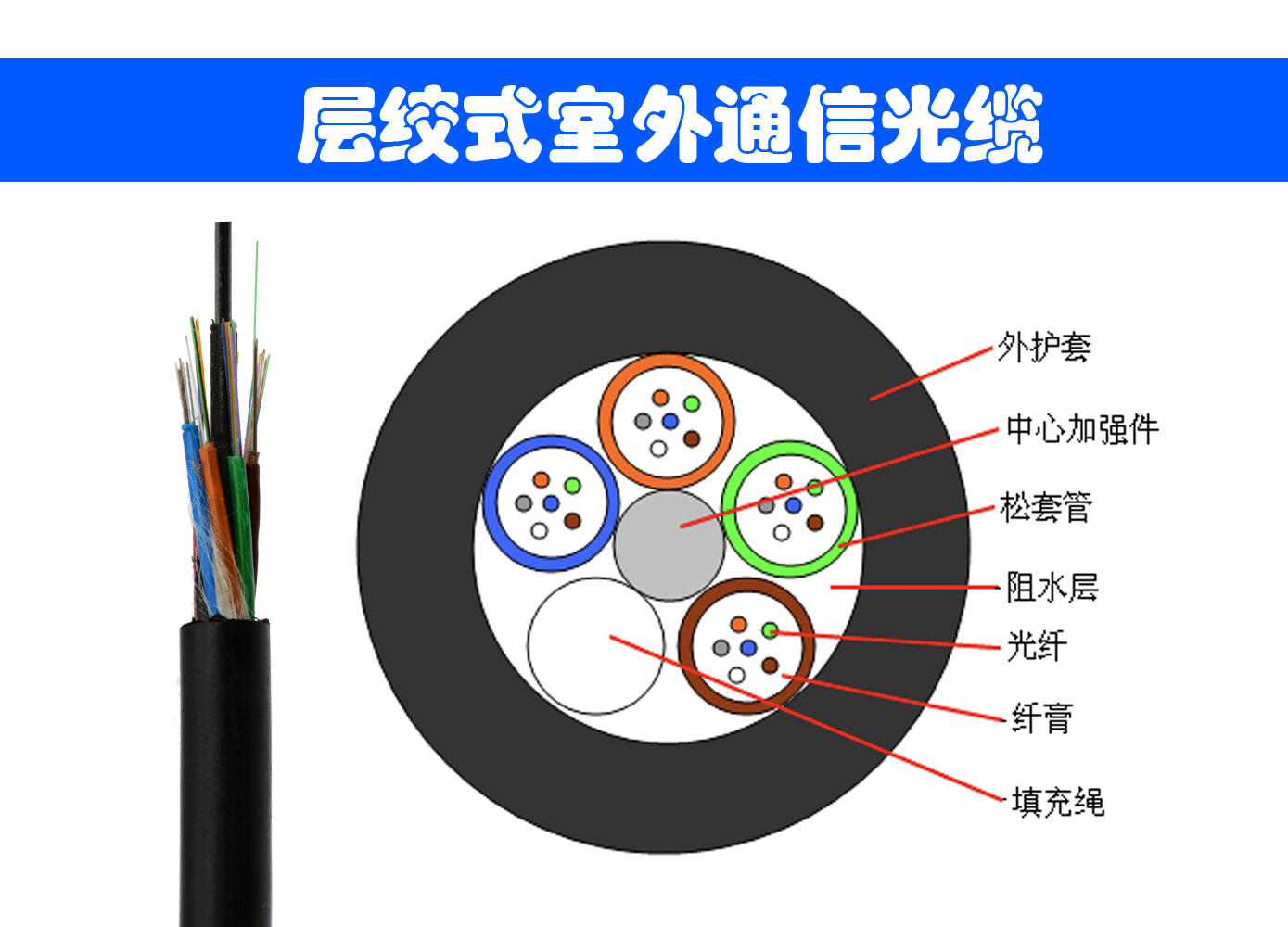

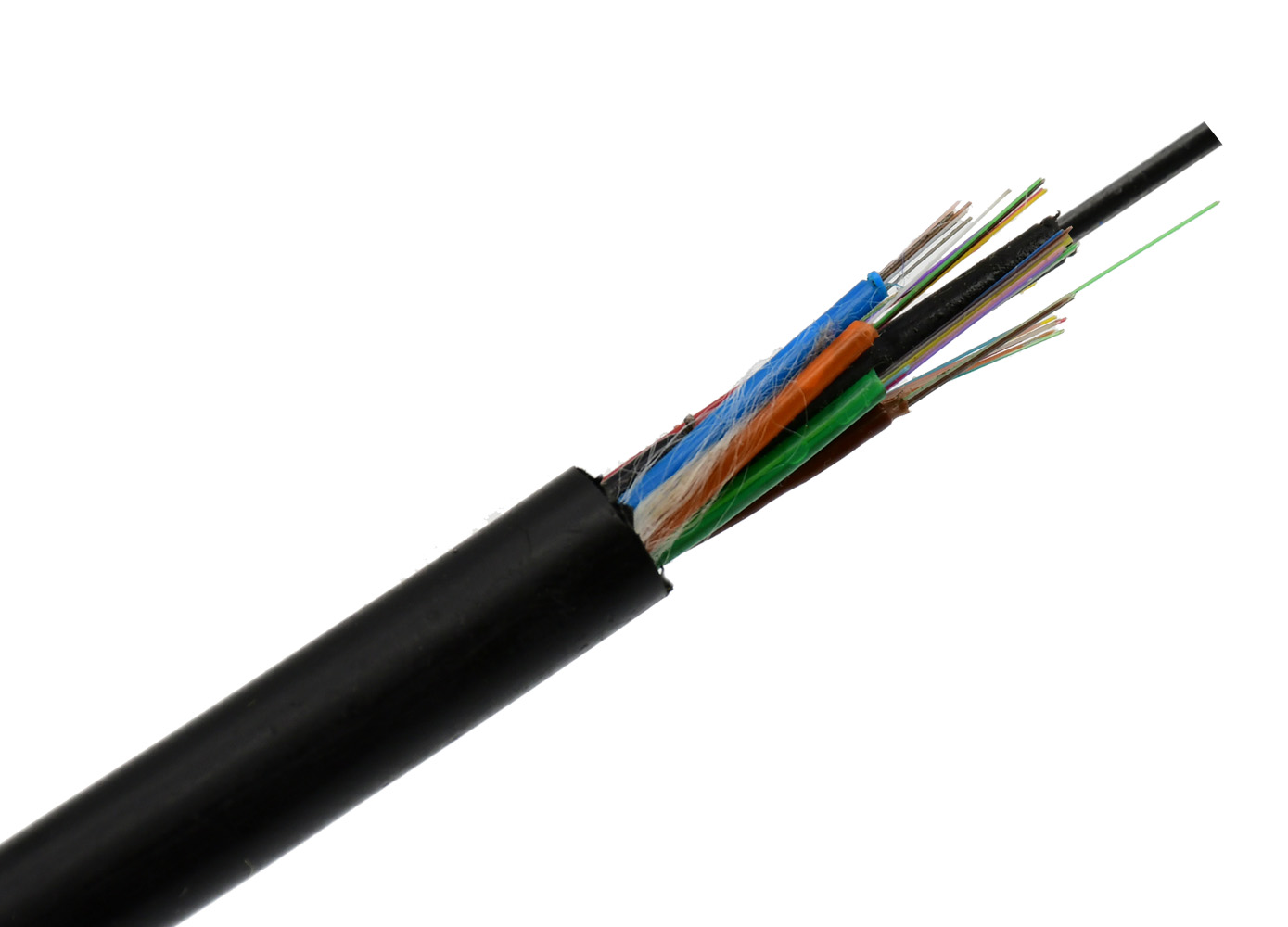

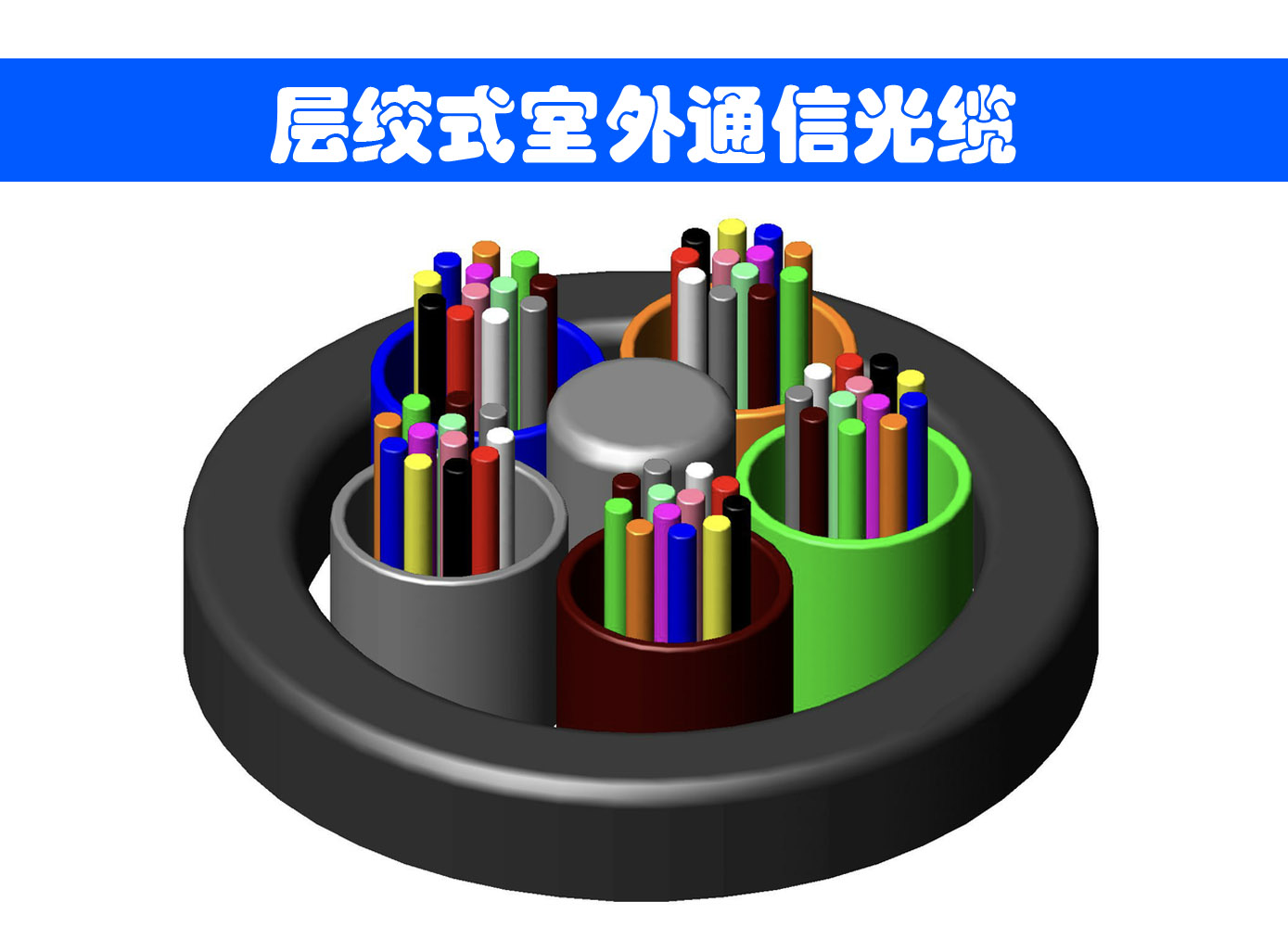

GYTY（金屬加強構件、松套層絞填充式、聚乙烯護套通信用室外光纜）光纜的結構是將單模或多模光纖套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯(PE)。松套管（和填充繩〉圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物，聚乙烯護套成纜。



gyty光纜 產品特點

精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性；

全截面阻水結構，確保良好的阻水性能

PBT 松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護；

松套管內填充特種防水化合物，完全纜芯填充，光纜具有優良的阻水性能；

松套管內填充特種油膏，對光纖進行關鍵性保護

磷化鋼絲中心加強構件模量高、耐腐蝕

嚴格的工藝、原材料控制，保證光纜長期穩定工作；

光滑的外護套使光纜在安裝中可以有更小的摩擦系數；

黑色聚乙烯護套，光纜具有良好的抗紫外性能；

聚乙烯護套使得光纜具有良好的抗紫外線性能

產品使用壽命30年以上



gyty光纜 性能指標

執行標準： YD/T 901-2018、 IEC 60794-1

應用范圍：核心網、城域網和接入網室外光纜

敷設方式：管道、非自承式架空敷設方式。

工作溫度：-40℃~+70℃

彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑



gyty光纜 技術參數

gyty光纜 技術參數
光纜芯數	光纜結構	光纜松套管內 最大光纖芯數	光纜重量 （kg/km）
2-30	1+5	6	49
32-60	1+5	12	56
62-72	1+6	12	71
74-96	1+8	12	86
98-120	1+10	12	105
122-144	1+12	12	125
146-216	1+6+12	12	128
218-300	1+9+15	12	160
允許拉力（N）短期		≥1500N
允許拉力（N）長期		≥600N
允許壓扁力-短期		≥1000（N/100mm）
允許壓扁力-長期		≥300（N/100mm）

1、典型值可根據實際情況做相應調整；

2、可根據客戶要求進行相應產品的設計；



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：?jiǎn)巫o(hù)套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。



gyty光纜 產品說明

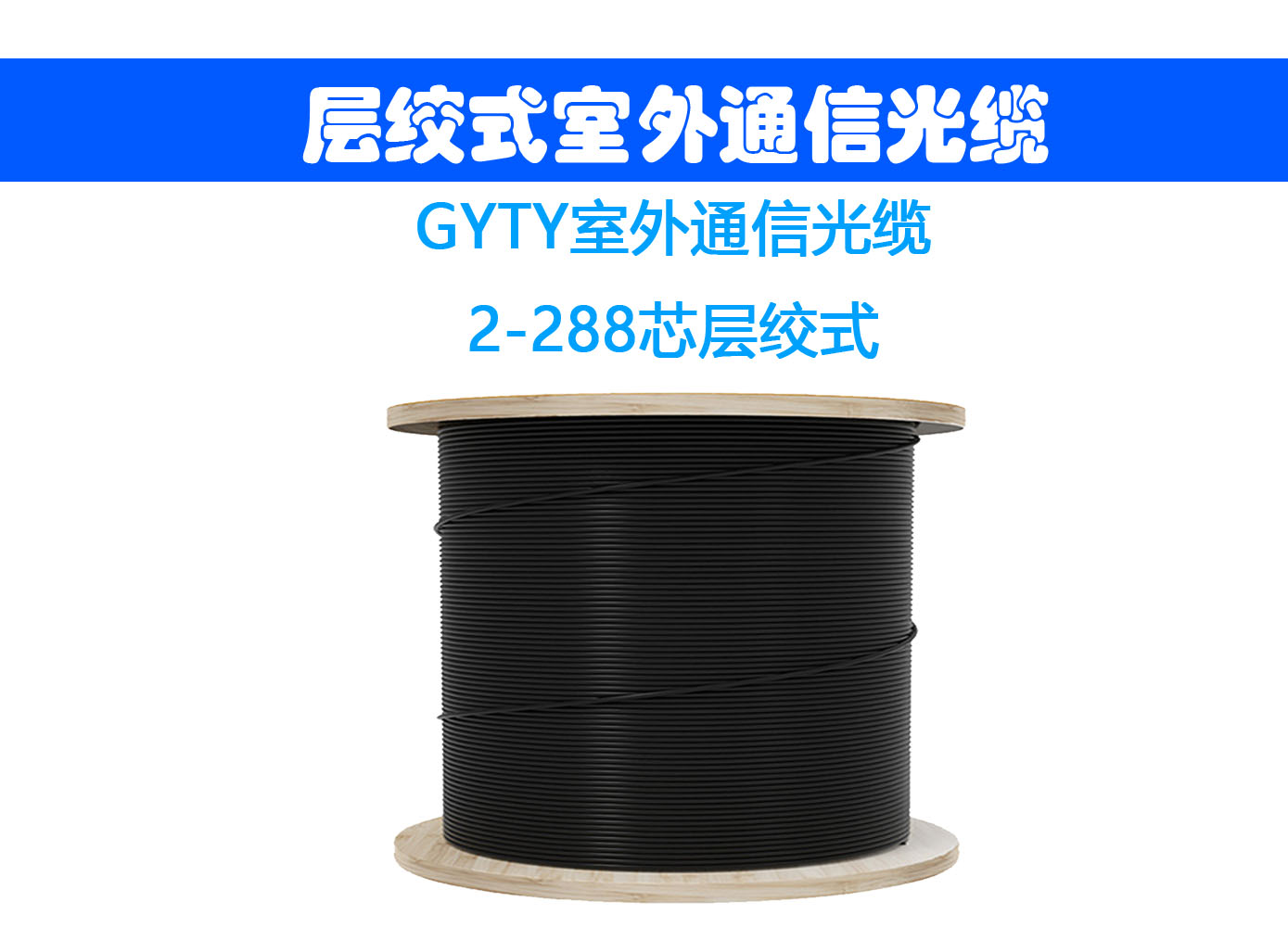

GYTY型光纜是金屬加強構件、松套層絞填充式、聚乙烯護套通信用室外光纜。
