gyts光纜是什么意思，gyts-12b1.3，gyts和gyta光纜區別

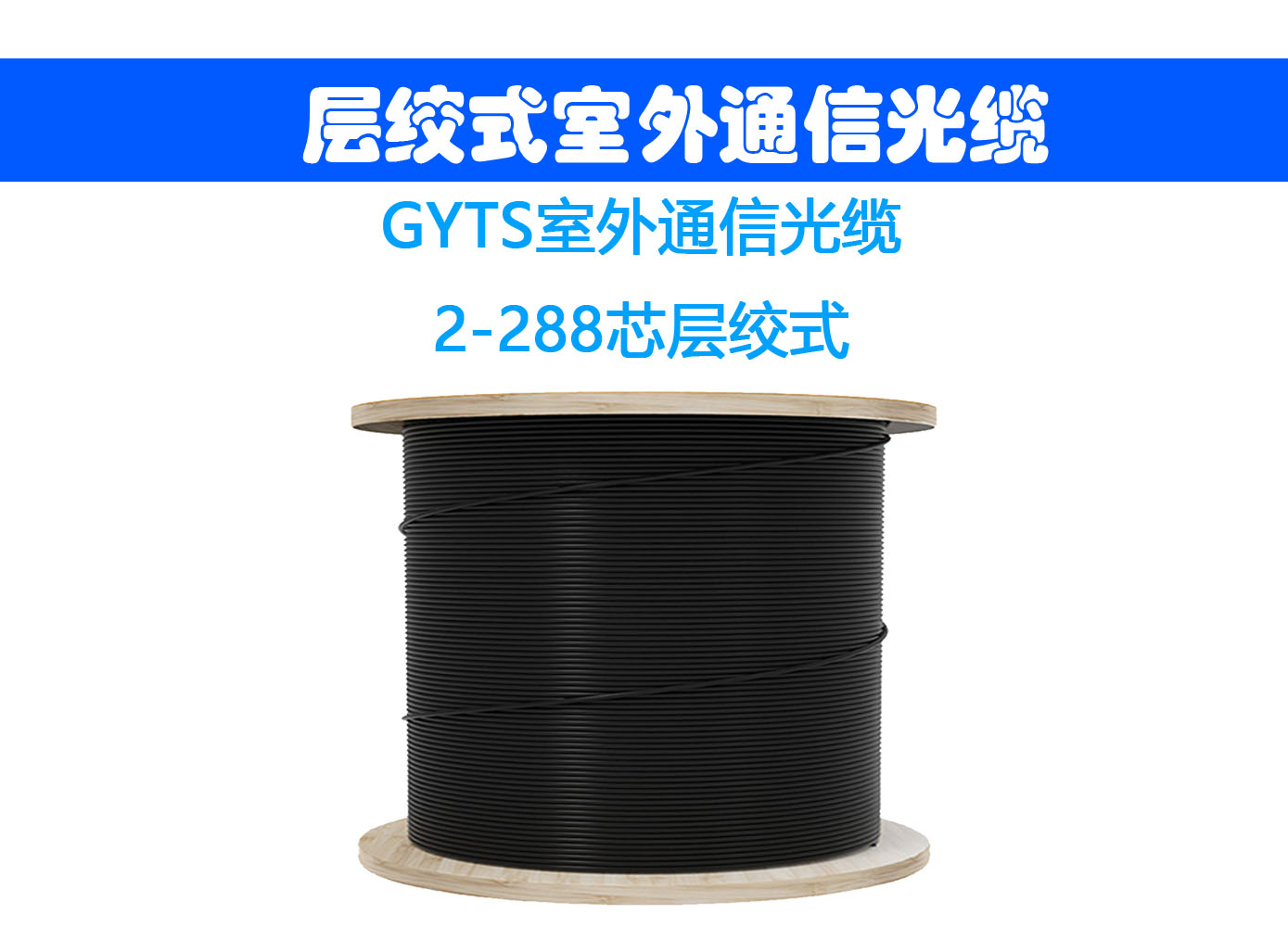

GYTS光纜型號

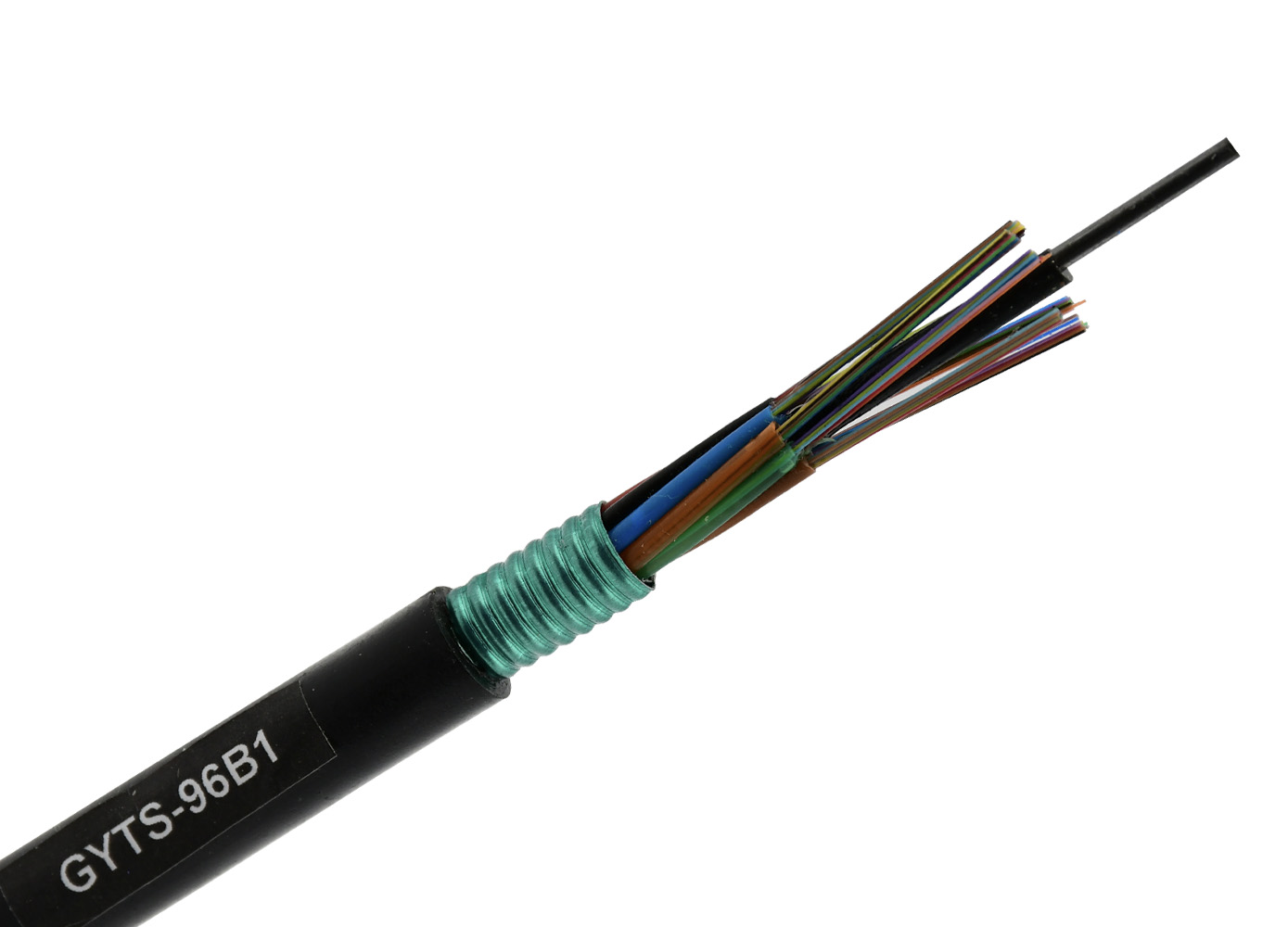

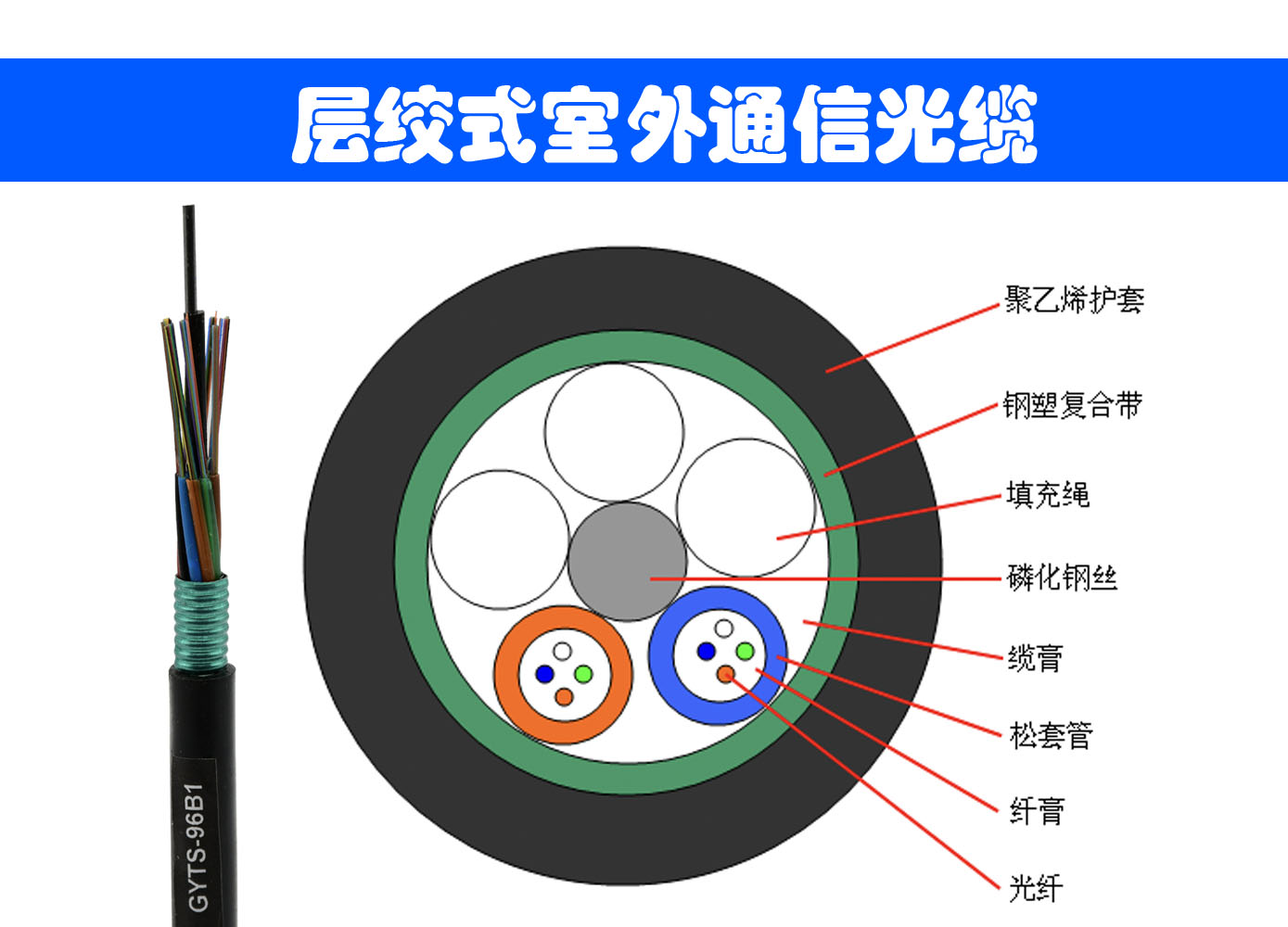

GYTS（金屬加強構件、松套層絞填充式、鋼-聚乙烯粘結護套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋼帶縱包后擠塑聚乙烯護套。



gyts光纜 產品特點

全截面阻水結構，雙面覆膜鋼帶縱包，確保良好的阻水性能和抗側壓力

精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性；

嚴格的工藝、原材料控制，保證光纜長期穩定工作；

PBT 松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護；

松套管內填充特種防水化合物，完全纜芯填充，光纜具有優良的阻水性能；

松套管內填充特種油膏，對光纖進行關鍵性保護

磷化鋼絲中心加強構件模量高、耐腐蝕

光滑的外護套使光纜在安裝中可以有更小的摩擦系數；

黑色聚乙烯護套，光纜具有良好的抗紫外性能；

聚乙烯護套使得光纜具有良好的抗紫外線性能

產品使用壽命30年以上



GYTS光纜執行標準

執行標準：YD/T 901-2018

應用范圍：核心網、城域網和接入網室外光纜

敷設方式：管道、非自承式架空敷設方式。

工作溫度：-40℃~+60℃

彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑



gyts光纜型號參數

gyts光纜型號參數
光纜芯數	光纜結構	光纜松套管內 最大光纖芯數	GYTS光纜重量 （kg/km）
2-30	1+5	6	72
32-60	1+5	12	85
62-72	1+6	12	100
74-96	1+8	12	125
98-120	1+10	12	148
122-144	1+12	12	175
146-216	1+6+12	12	175
218-300	1+9+15	12	215
允許拉力（N）短期		≥1500N
允許拉力（N）長期		≥600N
允許壓扁力-短期		≥1000（N/100mm）
允許壓扁力-長期		≥300（N/100mm）

1、典型值可根據實際情況做相應調整；

2、可根據客戶要求進行相應產品的設計；



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。



GYTS光纜是什么意思

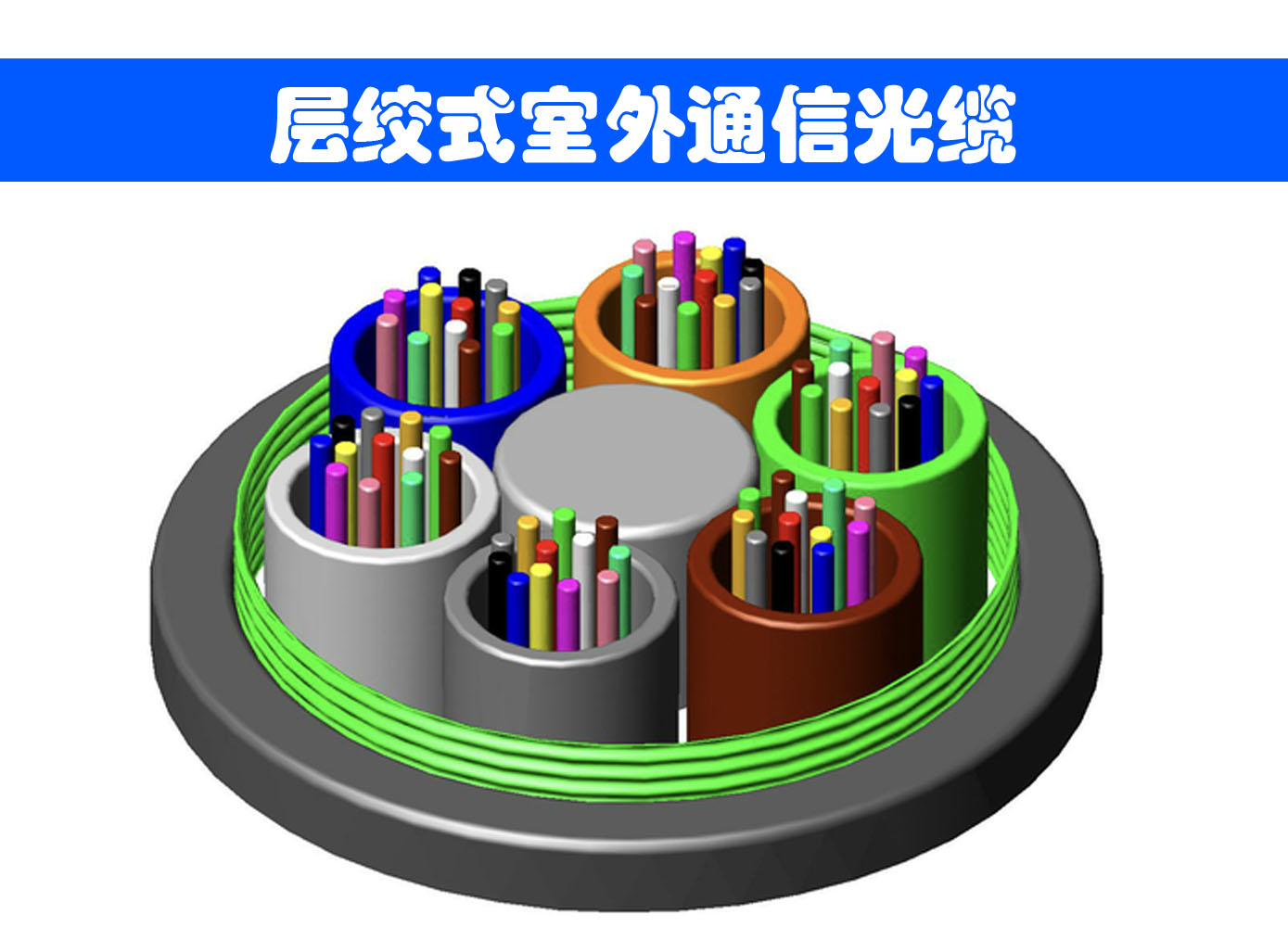

GYTS光纜的結構是將光纖套入高模量材料制成的松套管中，松套管內填充防水化合物-纖膏。纜芯的中心是一根磷化鋼絲加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯（PE）作為墊層。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物-纜膏。涂塑鋼帶縱包后擠制聚乙烯護套成纜。
