海底光纜型號規格，水下光纜型號大全圖解，海底光纜型號大全



水下光纜型號

全截面阻水結構，確保良好的阻水防潮性能

松套管內填充特種油膏，對光纖進行關鍵性保護

磷化鋼絲中心加強構件模量高、耐腐蝕

聚乙烯護套確保光纜具有良好的抗紫外線性能

鋁塑復合帶確保光纜具有良好的擋潮性

縱包雙面覆膜皺紋鋁帶，雙層細圓鋼絲繞包鎧裝，確保光纜機械抗壓 、抗拉、彈性能，滿足爬坡直埋、水下敷設等應用要求

產品使用壽命30年以上



海底光纜標準

執行標準： YD/T 901-2018、 IEC 60794-1

應用范圍：核心網、城域網和接入網室外光纜

敷設方式：水下、直埋

工作溫度：-40℃~+70℃

彎曲半徑：靜態15倍光纜直徑

動態30倍光纜直徑



海底光纜材質

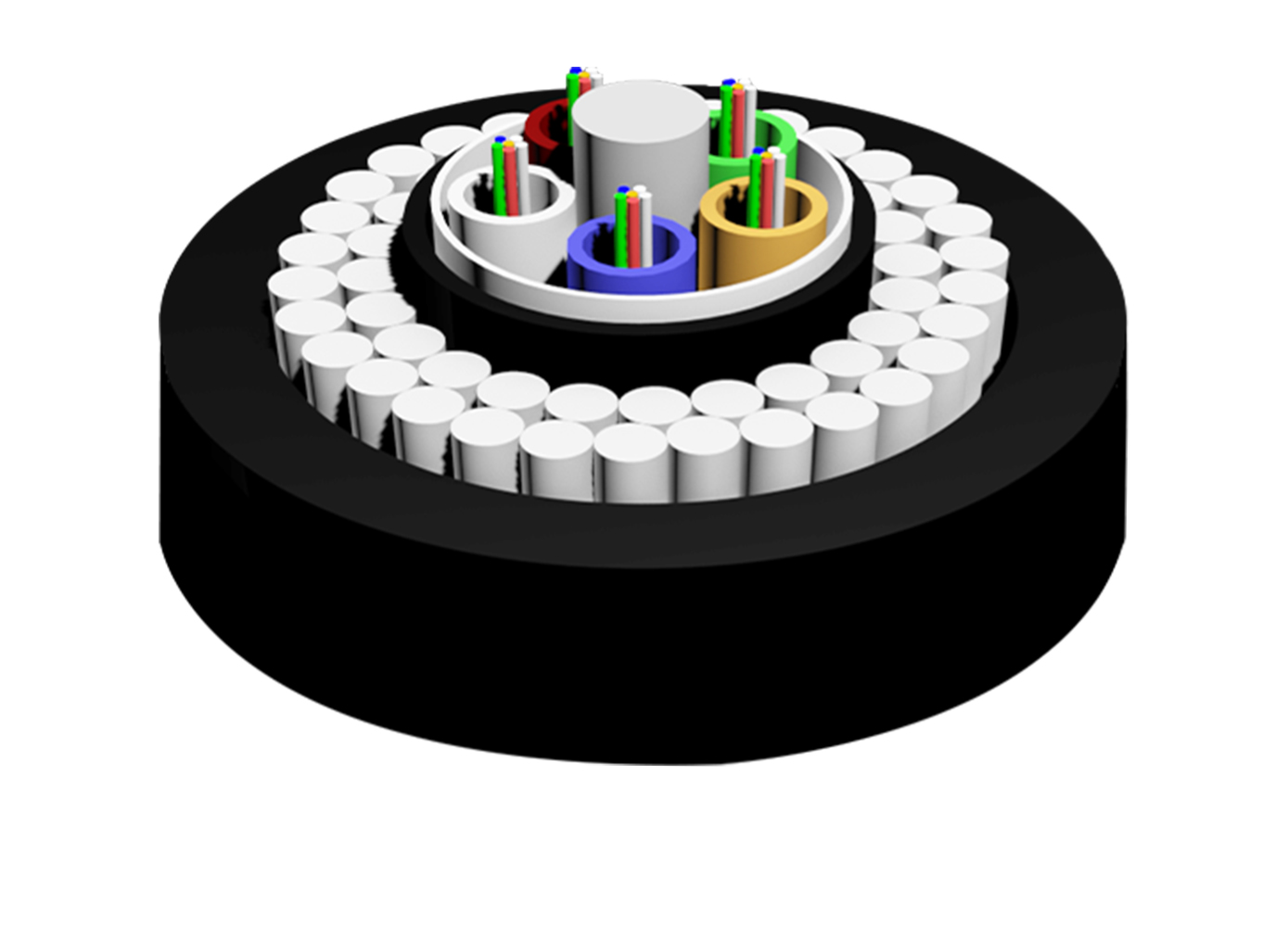

GYTA333型光纜是金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結內護套、雙層細圓鋼絲繞包鎧裝、聚乙烯外護套室外用通信光纜。



海底光纜規格

項目 (Item)		參數(Parameters)
光纖 Fiber	顏色 Color	全色譜 Full color spectrum (本色代替白色Natural color instead of white )
松套管 Loose tube	材料 Material	PBT
	顏色 Color	全色譜 Full color spectrum
填充繩 Filler	材料 Material	PE`
	顏色 Color	黑色 Black
中心加強件 CSM	材料 Material	磷化鋼絲 Phosphating steel wire
鎧裝 Armoured	材料 Material	涂塑鋁帶 Plastic coated aluminum strip
內護套 Inner jacket	材料 Material	MDPE
	顏色 Color	黑色 Black
鋼絲鎧裝1 Steel wire armoured l	材料 Material	鍍鋅鋼絲 Galvanized steel wire
鋼絲鎧裝2 Steel wire armoured 2	材料 Material	鍍鋅鋼絲 Galvanized steel wire
外護套 Outer jacket	材料 Material	MDPE
	顏色 Color	黑色 Black
最小彎曲半徑 Min. bending radius	靜態 Static	15倍纜徑 15times cable diameter
	動態 Dynamic	30 倍纜徑 30times cable diameter
拉伸 Tensile performance	短期 Short term	20000N
壓扁 Crush	短期 Short term	5000N/100mm
沖擊 Impact	沖擊能量:1kgx1m；沖擊柱面半徑:12.5mm；沖擊次數:5次，護套無目力可見開裂。 lmpact energy:1kg X 1m；radius of hammer head:12.5mm；number of impact:5，no fiber break and no cable damage。



水下光纜型號規格參數

GYTA333水下光纜技術參數
光纜芯數	光纜結構	光纜松套管內 最大光纖芯數	光纜重量 （kg/km）
2-30	1+5	6	462
32-60	1+5	12	533
62-72	1+6	12	553
74-96	1+8	12	633
98-120	1+10	12	766
122-144	1+12	12	996
允許拉力（N）短期		≥20000N
允許拉力（N）長期		≥10000N
允許壓扁力-短期		≥5000（N/100mm）



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。
