水下光纜型號

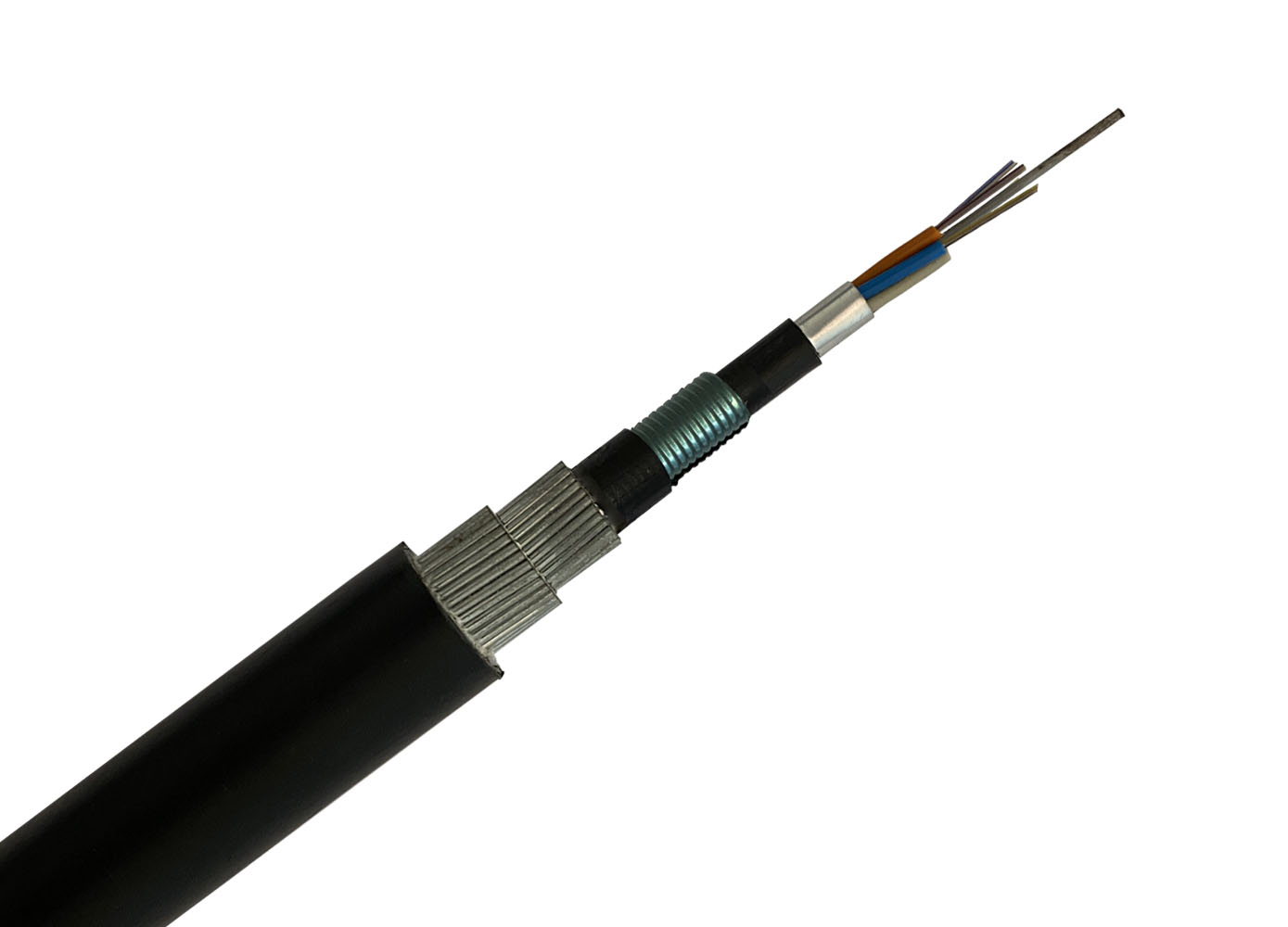

GYTA53+33型光纜是金屬加強構件、松套層絞填充式、鋁-聚乙烯護套、鋼-聚乙烯粘結護套、繞包細園鋼絲鎧裝、聚乙烯外護套通信用室外光纜。



水下光纜型號規格

1、全截面阻水結構，確保良好的阻水性能
2、松套管內填充特種油膏，對光纖進行關鍵性保護
3、磷化鋼絲中心加強構件模量高、耐腐蝕
4、聚乙烯護套確保光纜具有良好的抗紫外線性能
5、鋁塑復合帶確保光纜具有良好的擋潮性
6、鋼塑復合帶鎧裝加強光纜的抗拉性能和抗壓性能
7、繞包細圓鋼絲鎧裝加強光纜的抗拉伸力和壓扁力
8、產品使用壽命25年以上



水下光纜的執行標準是什么

執行標準： YD/T 901-2018、 IEC 60794-1

應用范圍：核心網、城域網和接入網室外光纜

敷設方式：水下、直埋

工作溫度：-40℃~+70℃

彎曲半徑：靜態15倍光纜直徑、動態30倍光纜直徑



水下光纜型號規格參數

光纖芯數	結構	光纜外徑 (mm) （±0.2）	光纜重量 （mm） （±5）
2～30	1+5	16.0	450
32～60	1+5	16.6	476
62～72	1+6	17.0	505
74～96	1+8	19.5	749
98～120	1+10	20.6	824
122～144	1+12	21.8	901
146～216	1+6+12	22.0	905
218～288	1+9+15	23.7	1019



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。
