水下光纜型號 , 水下光纜廠家 , 海底光纜有什么用



水下光纜型號

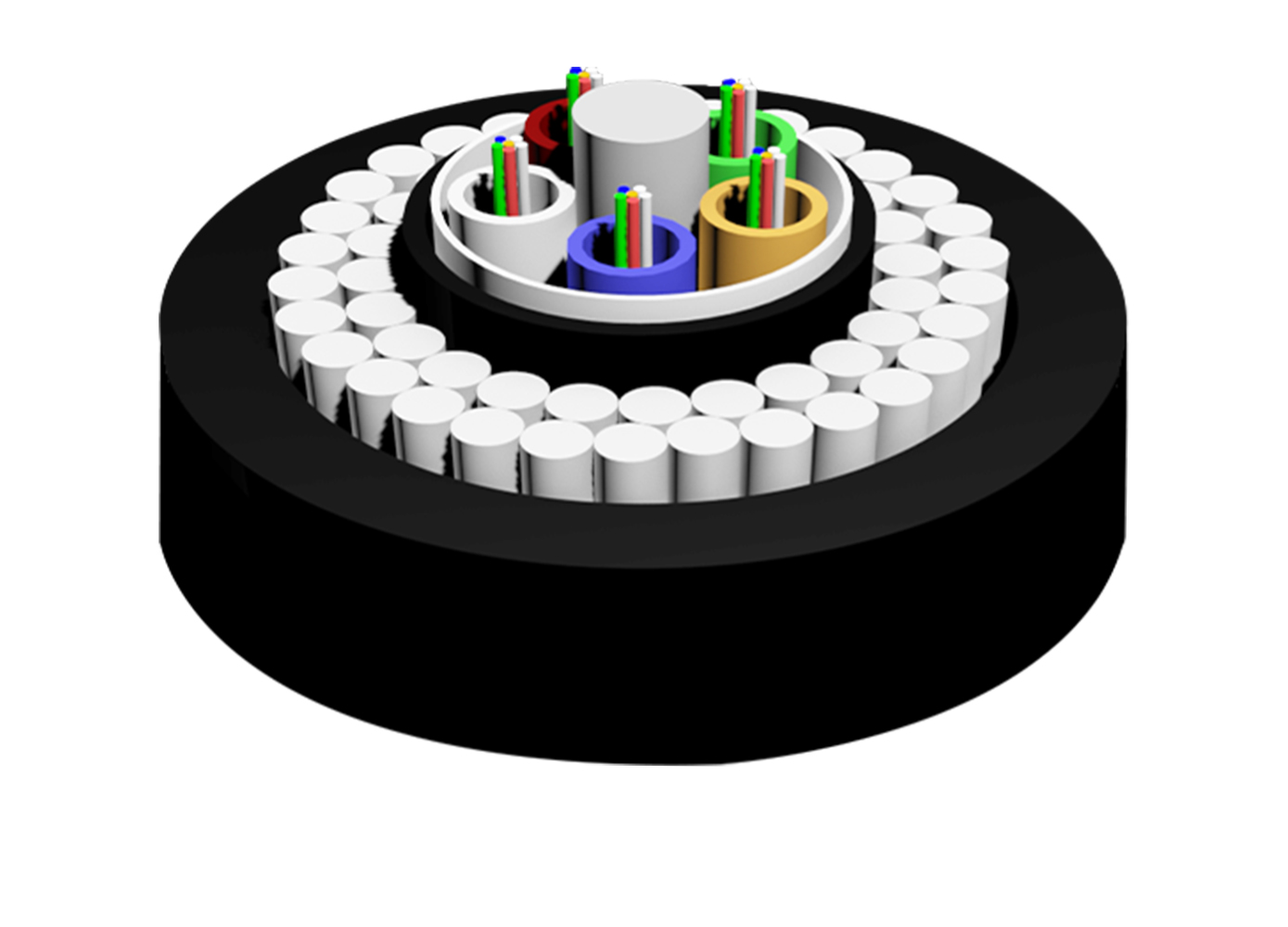

將單?；蚨嗄９饫w套入高模量的聚酯材料做成的松套管中，套管內填充防水化合物；纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊的圓形纜芯，纜芯內的縫隙充以阻水填充物。涂塑鋁帶（APL）縱包后擠一層聚乙烯內護套，雙面鍍鉻涂塑鋼帶（PSP）縱包后擠制聚乙烯外護套。再經雙層細圓鋼絲鎧裝后，最終擠制聚乙烯外護成纜。



水下光纜執行標準：

YD/T 901-2009? 層絞式通信用室外光纜；IEC 60794-1-1-2011? 光纜 第1-1部分
敷設方法：管道、直埋
應用范圍：適用于長途通信和局間通信



海底光纜產品特點：

1、雙細圓鋼絲鎧裝使光纜具有更強的抗拉性能。
2、具有很好的機械性能和溫度特性
3、松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護。
4、良好的抗壓性和柔軟性
5、采用下列措施來確保光纜的防水性能：
6、單根鋼絲中心加強芯
7、松套管內填充特種防水化合物
8、完全纜芯填充
9、良好的阻水材料防止光纜縱向滲水
10、涂塑鋁帶（APL）防潮層
11、雙面鍍鉻涂塑鋼帶（PSP）提高光纜抗透潮能力



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。





海底光纜怎么鋪設的



鋪設

船不斷往前開，然后用水下機器人沖一個溝，將光纜放入，然后再用水下機器人把泥沙沖回去，覆蓋光纜，然后不斷前進，當需要駁接時則在船上先接完成，然后密封，再繼續鋪設。目前的海底光纜全部都為光纖的，電纜的已經很少了，并且目前鋪設的全部都是埋進泥土里的了，就是用水下機器人沖一個溝然后放進去再埋上泥土。

水下機器人其實是利用一個高壓水泵，將水加壓到很高的壓力噴射出去，從而沖出溝槽來的。至于維護，這個沒有什么維護可言，通常不需要維護，只需要定期用水下機器人勘察是否光纜有露即可，如果有則將泥沙覆蓋上去。另外如果斷了，用衰減檢測儀測量就可以得到具體位置，然后去到那撈上來，進行駁接或者其他方式，通常都是將損壞的一段全部切掉，換上新的一段。



材質

海底光纜的結構要求堅固、材料輕，但不能用輕金屬鋁，因為鋁和海水會發生電化學反應而產生氫氣，氫分子會擴散到光纖的玻璃材料中，使光纖的損耗變大。因此海底光纜既要防止內部產生氫氣，同時還要防止氫氣從外部滲入光纜。為此，在90年代初期，研制開發出一種涂碳或涂鈦層的光纖，能阻止氫的滲透和防止化學腐蝕。光纖接頭也要求是高強度的，要求接續保持原有光纖的強度和原有光纖的表面不受損傷



典型結構

海底光纜的結構解析,深海光纜的結構比較復雜：光纖設在U形槽塑料骨架中，槽內填滿油膏或彈性塑料體形成纖芯。纖芯周圍用高強度的鋼絲繞包，在繞包過程中要把所有縫隙都用防水材料填滿，再在鋼絲周圍繞包一層銅帶并焊接搭縫，使鋼絲和銅管形成一個抗壓和抗拉的聯合體。在鋼絲和銅管的外面還要再加一層聚乙烯護套。這樣嚴密多層的結構是為了保護光纖、防止斷裂以及防止海水的侵入。在有鯊魚出沒的地區，在海纜外面還要再加一層聚乙烯護套。



設計要求

海底光纜設計必須光纖不受外力和環境影響，其基本要求是：能適應海底壓力、磨損、腐蝕、生物等環境；有合適的鎧裝層防止?jié)O輪拖網、船錨及鯊魚的傷害；光纜斷裂時，盡可能減少海水滲入光纜內的長度；能防止從外部滲透到光纜內的氫氣與防止內部產生的氫氣；具有一個低電阻的遠供電回路；能承受敷設與回收時的張力；使用壽命一般要求在25年以上。

深海（深度在1000米以上）海底光纜采用無鋼絲鎧裝結構，但光纜纜心的結構和加強構件（一般為中心鋼絲）必須能保護光纖，以防止海水的高壓力與敷設、回收時的高張力。為了防止鯊魚傷害，還應在鯊魚出沒海域的深海光纜護套上螺旋繞包二層鋼帶，并擠一層聚乙烯外護套。

淺海（水深在1000米以內）海底光纜的纜心結構與深海光纜相同，但淺海光纜要有單層或雙層鋼絲鎧裝。鎧裝層數和鋼絲外徑要根據海纜路由的海底環境、水深、能否埋設、漁撈等情況而定。
