直埋光纜的型號，地埋光纜型號，直埋光纜用什么型號

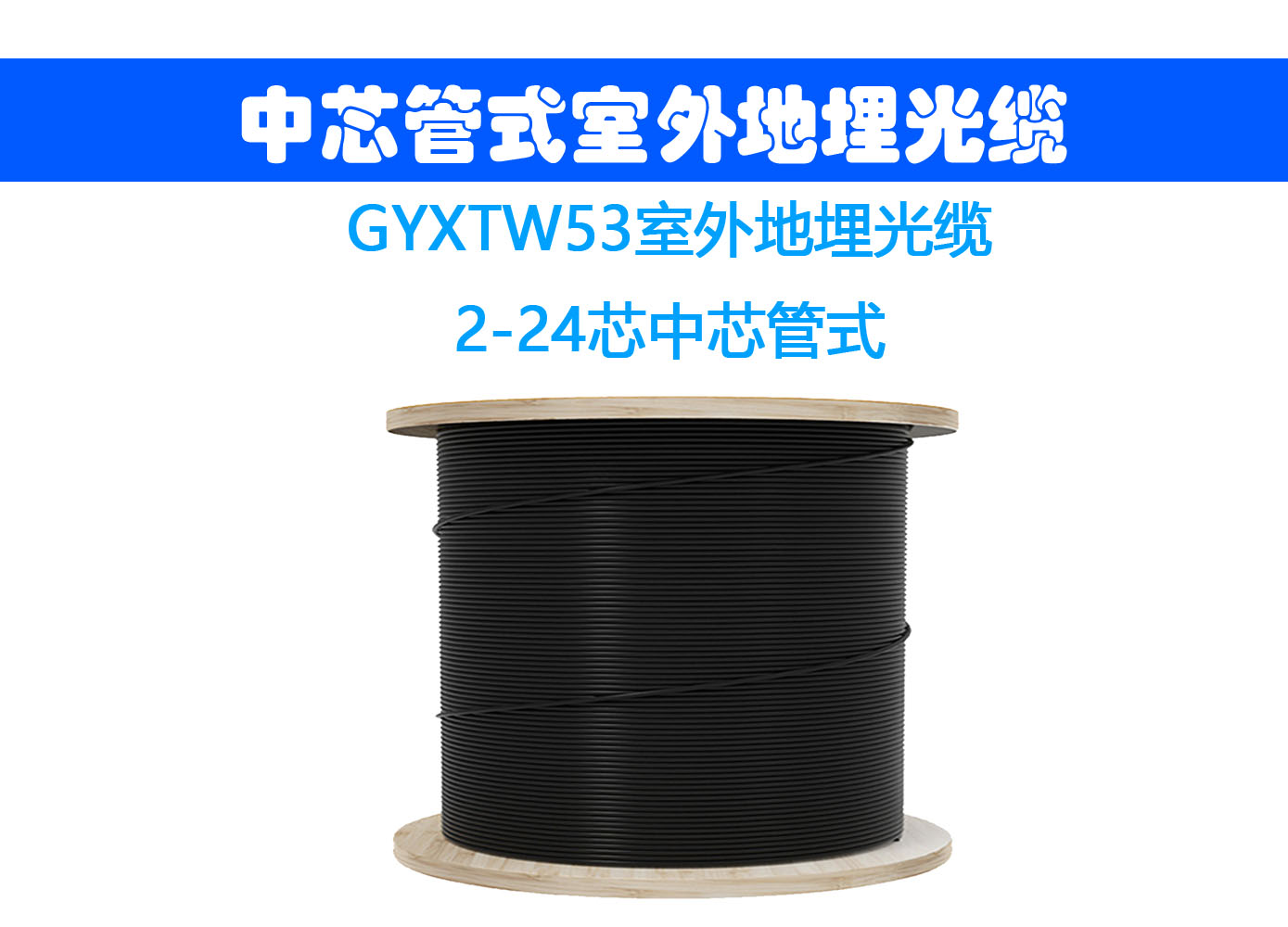

地埋光纜型號 產品描述

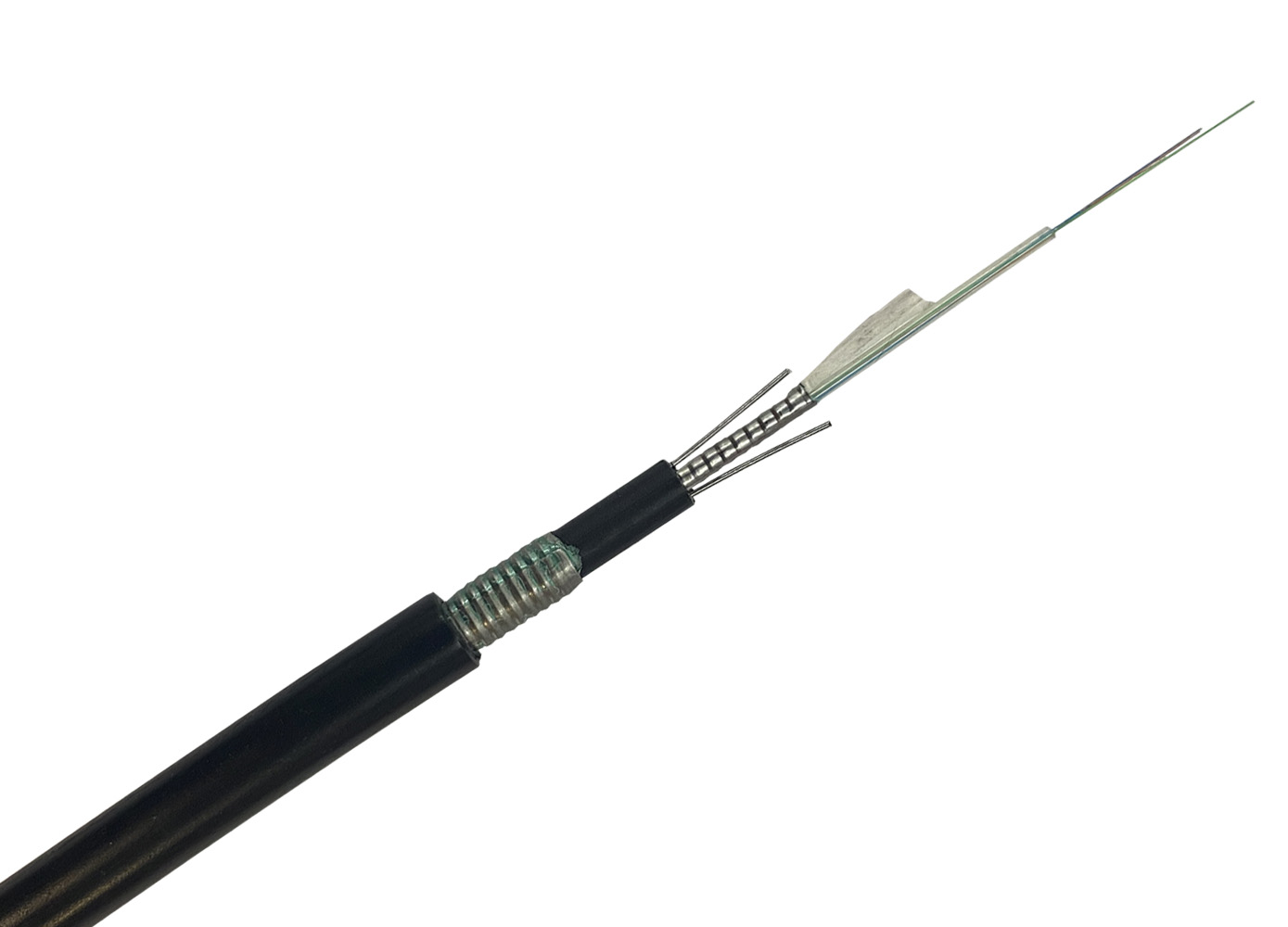

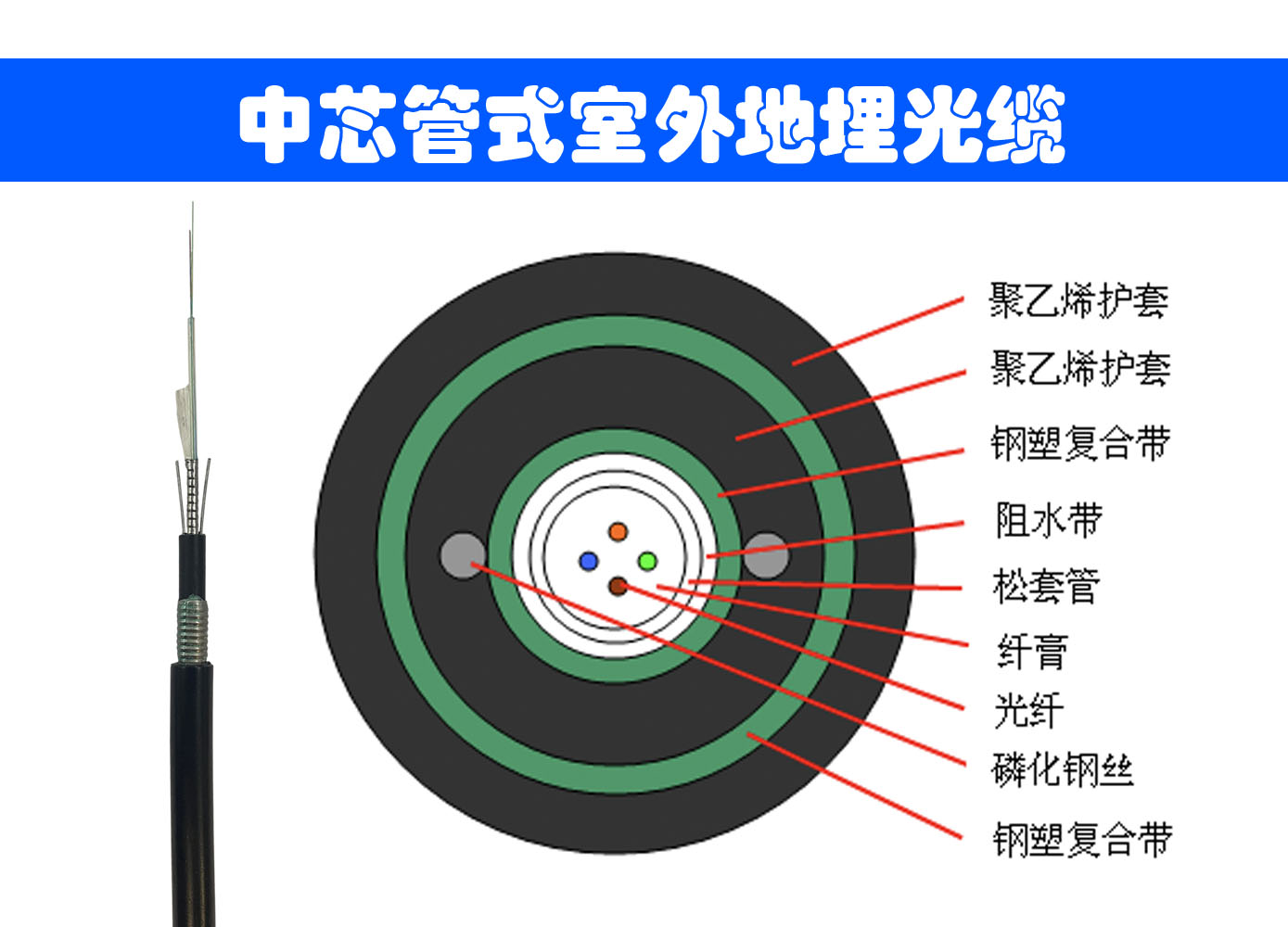

GYXTW53（金屬加強構件、夾帶鋼絲的鋼-聚乙烯粘結護套、縱包皺紋鋼帶鎧裝、聚乙烯護套中心束管式全填充型通信用室外光纜）光纜的結構是將松套管置于纜的中心，把單模光纖套入由高模量的塑料做成的內填充防水化合物松套管中。松套管外阻水材料及鋼帶，纜芯的兩邊是兩根平行鋼絲作為加強件后聚乙烯護套，再雙面涂塑鋼帶后擠制成聚乙烯外護套。



地埋光纜型號 產品特點

精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性；

全截面阻水結構，確保良好的阻水防潮性能

光纜柔韌性和抗彎曲能力優良；

松套管內填充特種防水化合物，纜芯外阻水材料（阻水帶或纜油膏），具有優良的阻水性能；

PBT 松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護；

松套管內填充特種油膏，對光纖進行關鍵性保護

兩根平行圓鋼絲既抗張力，又抗側壓

松套管位于光纜物理中心，施工操作方便

光滑的外護套使光纜在安裝中可以有更小的摩擦系數；

PE 護套具有良好的抗太陽輻射性能；

聚乙烯護套使得光纜具有良好的抗紫外性能

雙層鎧裝護套使得光纜具有更好的抗側壓性能

產品使用壽命30年以上



地埋光纜型號 性能指標

執行標準：YD/T 769-2018

應用范圍：核心網、城域網和接入網室外光纜

敷設方式：地埋、直埋、電纜溝及進局敷設方式

工作溫度：-40℃~+60℃

彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑



地埋光纜型號規格

地埋光纜型號規格
光纜芯數	光纜松套管內 最大光纖芯數		光纜重量 （kg/km）
2-8	8		140
10-12	12		145
允許拉力（N）短期		≥3000N
允許拉力（N）長期		≥1000N
允許壓扁力-短期		≥3000（N/100mm）
允許壓扁力-長期		≥1000（N/100mm）

1、典型值可根據實際情況做相應調整；

2、可根據客戶要求進行相應產品的設計；



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。



地埋光纜型號怎么看

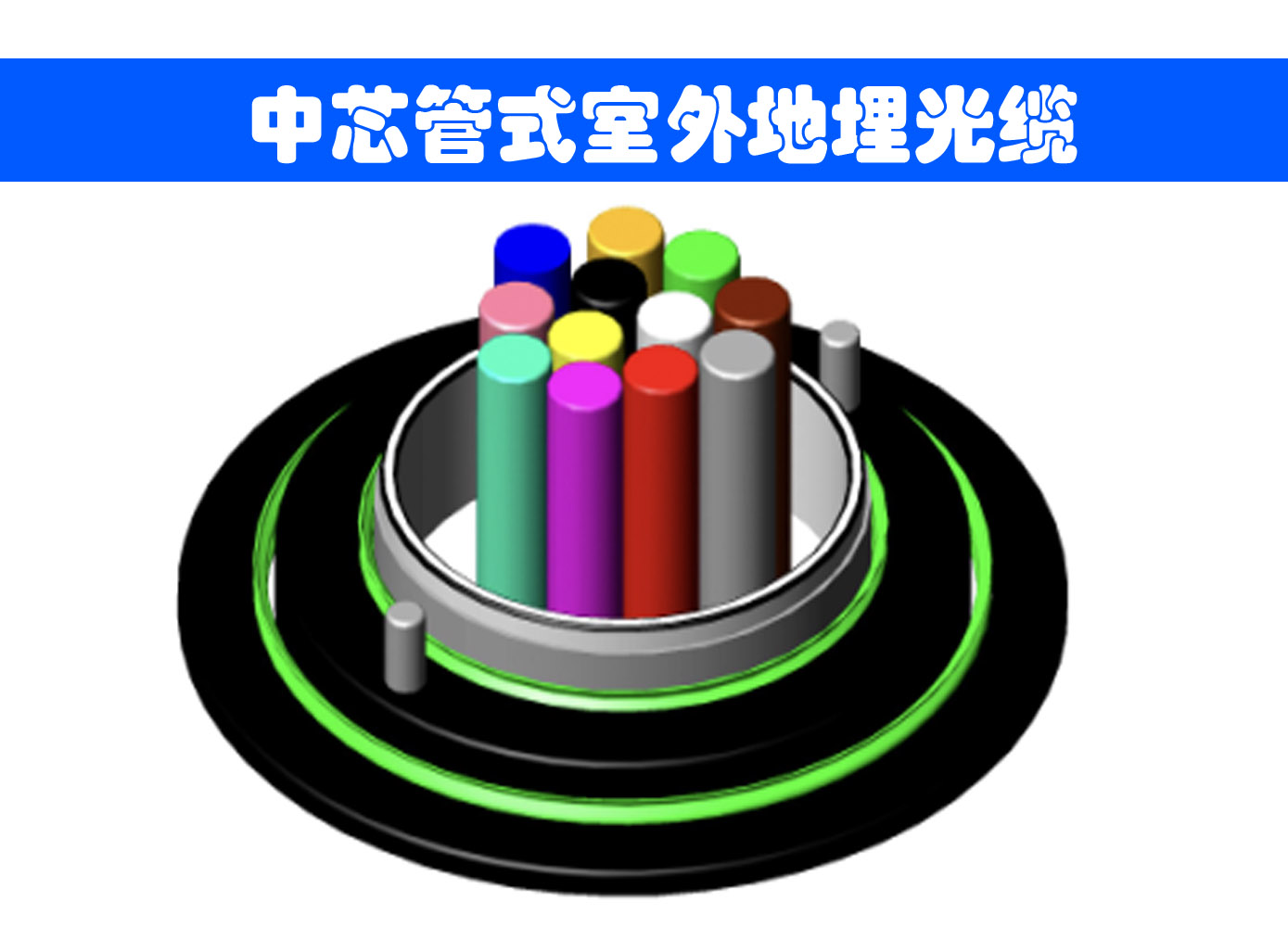

GYXTW53型光纜是金屬加強構件、中心管填充式、夾帶鋼絲的鋼-聚乙烯粘結護套、鋼-聚乙烯護套通信用室外光纜，由中心松套管、兩根平行的鋼絲加強構件和雙層鋼-聚乙烯護套構成。
