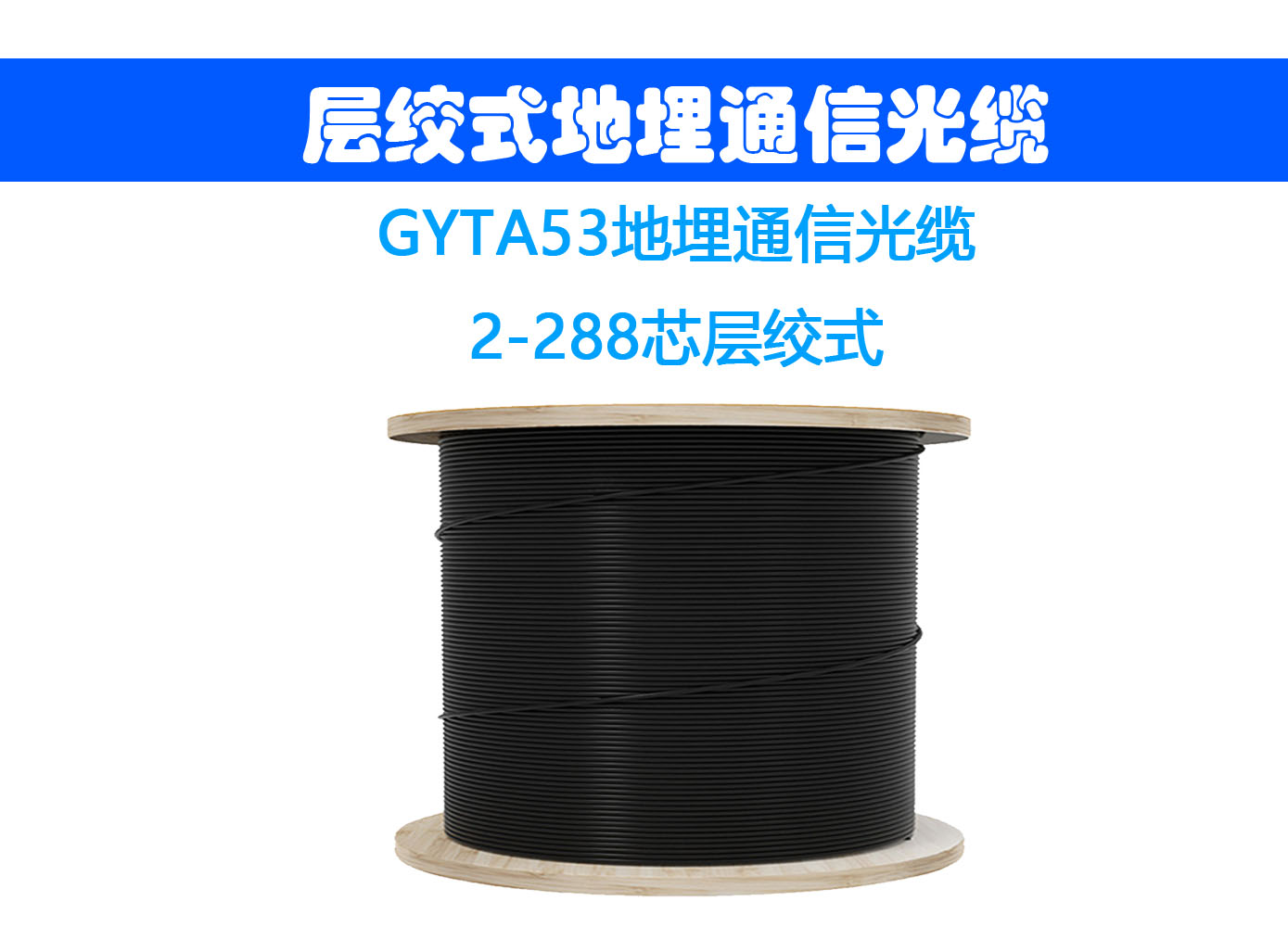

gyta53-24b1.3光纜 gyta53型號光纜價格 gyta53光纜24b1

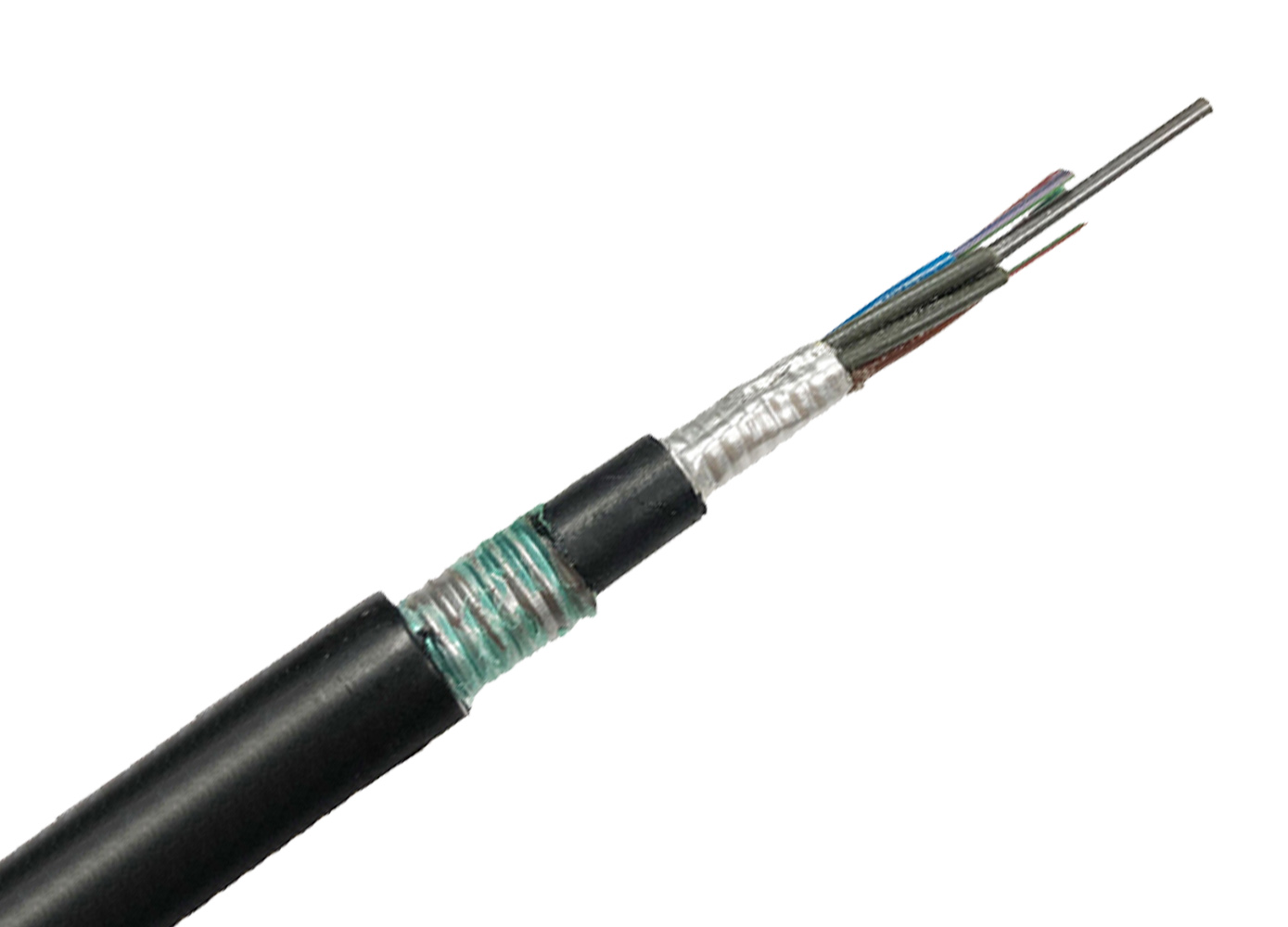

gyta53光纜結構

Product description

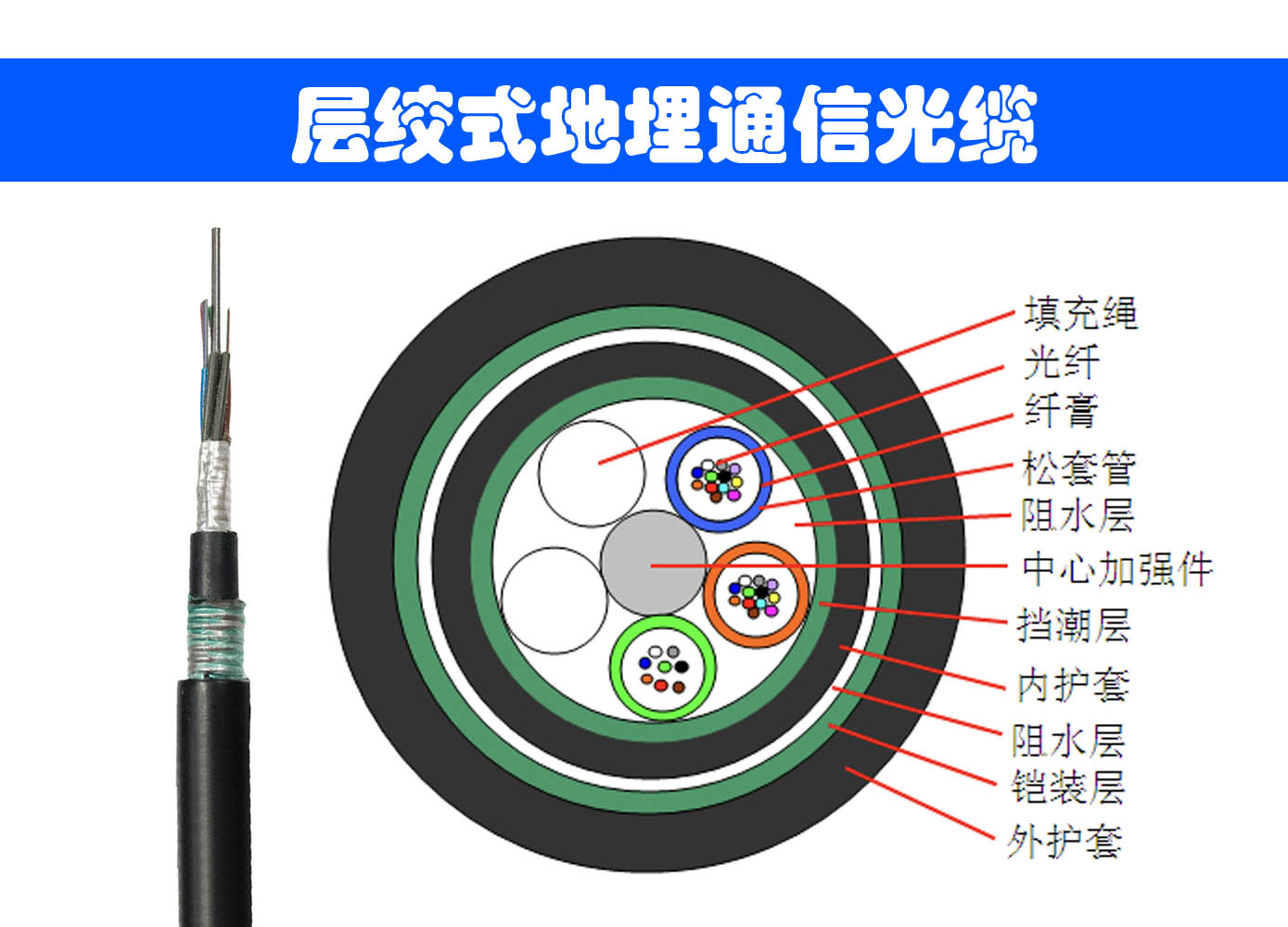

GYTA53光纜的結構是將250μm光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯(PE)。松套管(和填充繩)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。涂塑鋁帶(APL)縱包后擠一層聚乙烯內護套，雙面涂塑鋼帶(PSP)縱包后擠制聚乙烯護套成纜。
The fibers, 200/250μm, are positioned in a loose tube made of a high modulus plastic. The tubes are filled with a water-resistant filling compound. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. An Aluminum Polyethylene Laminate (APL) is applied around the cable core. which is filled with the filling compound to protect it from water ingress. Then the cable core is covered with a thin PE inner sheath. After the PSP is longitudinally applied over the inner sheath, the cable is completed with a PE outer sheath.



gyta53光纜型號

Product Features
具有很好的機械性能和溫度特性
Good mechanical and temperature performance

松套管材料本身具有良好的耐水解性能和較高的強度
High strength loose tube that is hydrolysis resistant

管內充以特種油膏，對光纖進行了關鍵性保護
Special tube filling compound ensure a critical protection of fiber

良好的抗壓性和柔軟性
Good crush ability and soft

采用下列措施來確保光纜的防水性能
To assure the water-proof function by:

單根鋼絲中心加強芯
Single steel wire as central strength member

松套管內填充特種防水化合物
Loose tube filling compound

完全纜芯填充
Fully filled in the cable

涂塑鋁帶(APL)防潮層
Double APL layers prevent the moisture

雙面涂塑鋼帶(PSP)提高光纜的抗透潮能力
PSP enhancing moisture-proof

良好的阻水材料防止光纜縱向滲水
Good water-blocking tape prevent the sinking vertically

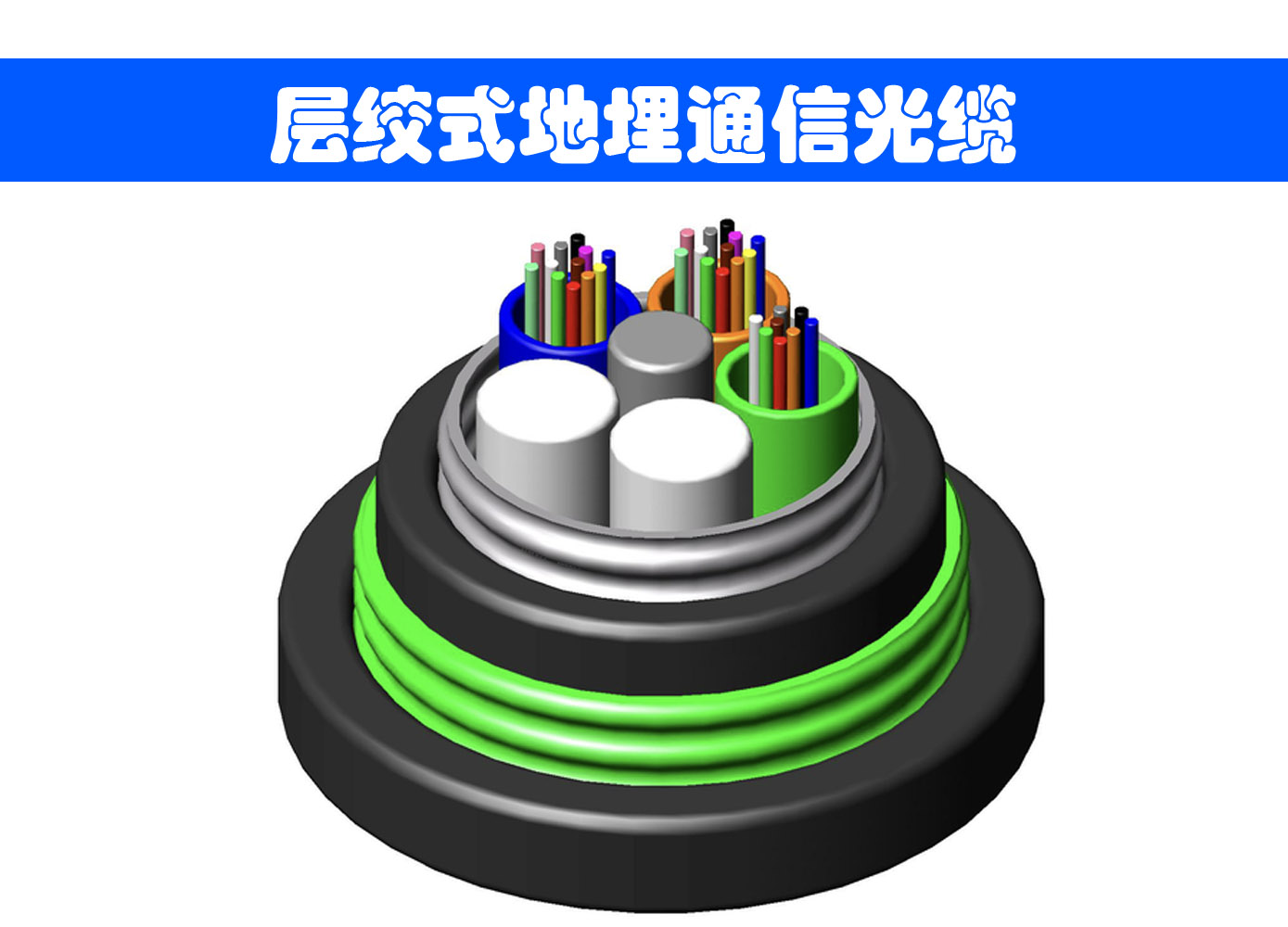

gyta53光纜結構

產品標準
GYTA53光纜符合YD/T 901-2001和IEC 60794-1標準
GYTA53 cable complies with Standard YD/T 901-2009 as well as IEC 60794-1



GYTA53光纜技術參數

GYTA53光纜技術參數
光纜芯數	光纜結構	光纜松套管內 最大光纖芯數	光纜重量 （kg/km）
2-30	1+5	6	126
32-60	1+5	12	141
62-72	1+6	12	159
74-96	1+8	12	189
98-120	1+10	12	217
122-144	1+12	12	250
146-216	1+6+12	12	252
218-300	1+9+15	12	299
允許拉力（N）短期		≥3000N
允許拉力（N）長期		≥1000N
允許壓扁力-短期		≥3000（N/100mm）
允許壓扁力-長期		≥1000（N/100mm）

1、典型值可根據實際情況做相應調整；
2、可根據客戶要求進行相應產品的設計；



gyta53光纜 環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。
