地埋光纜型號

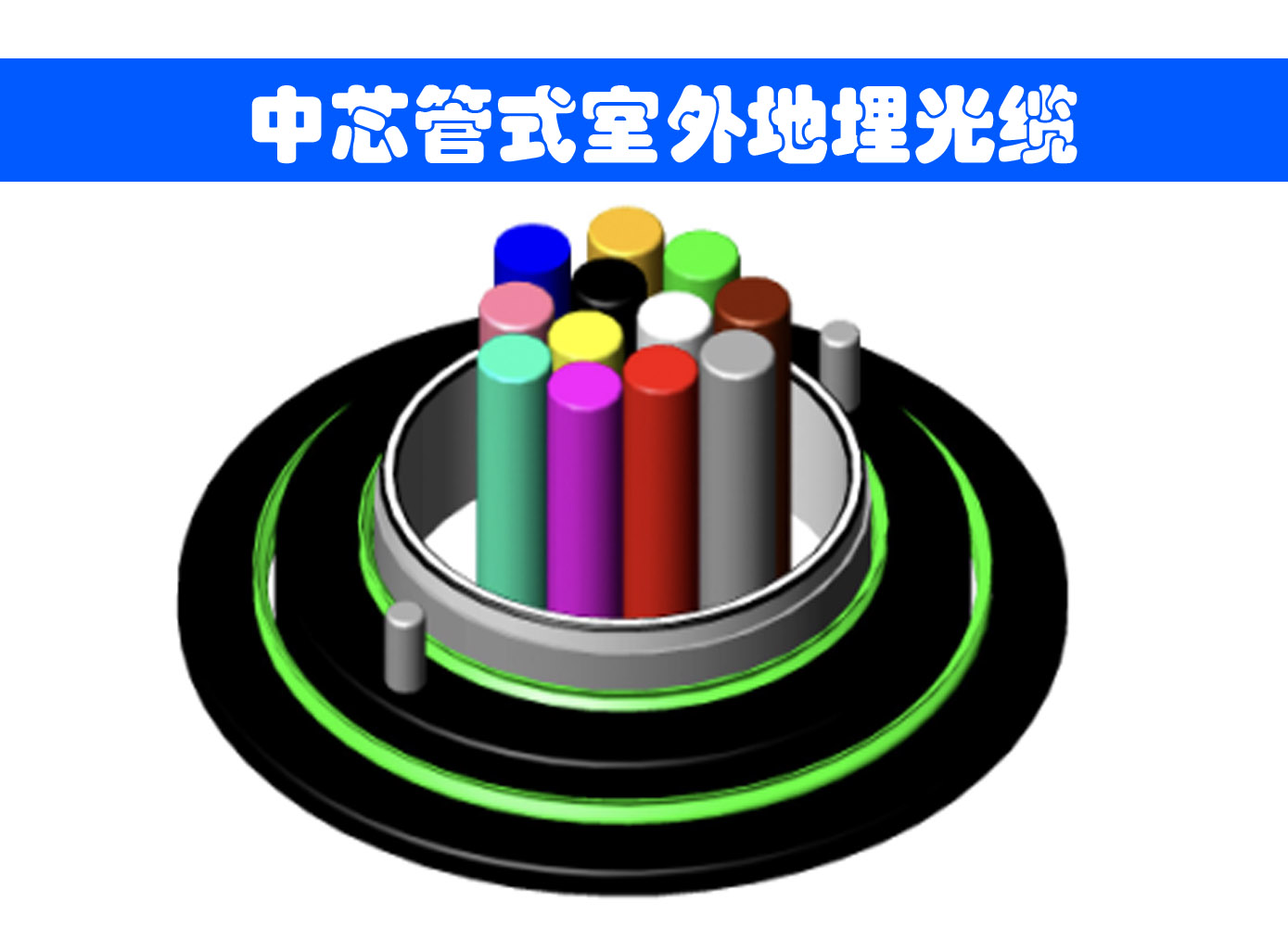

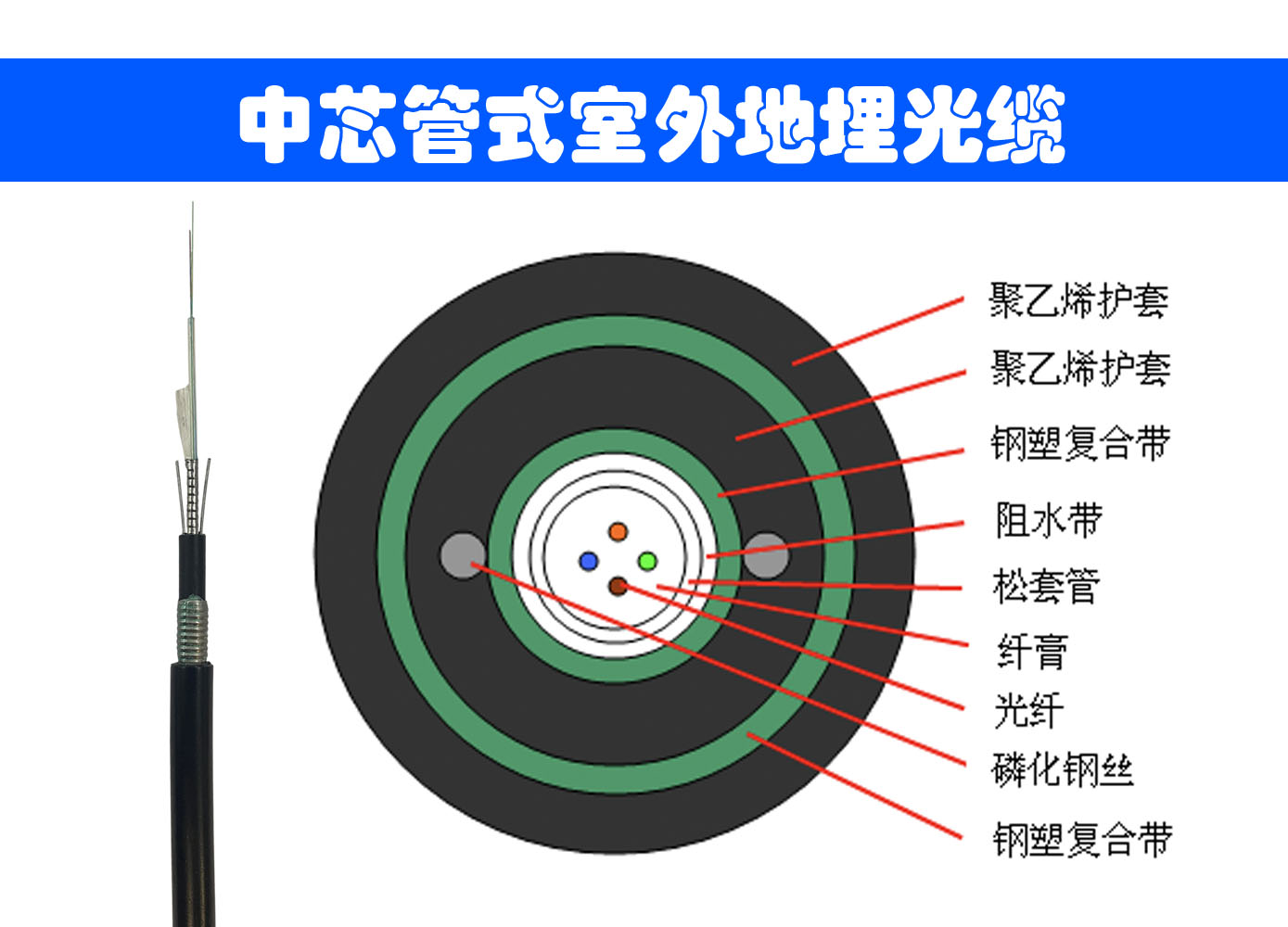

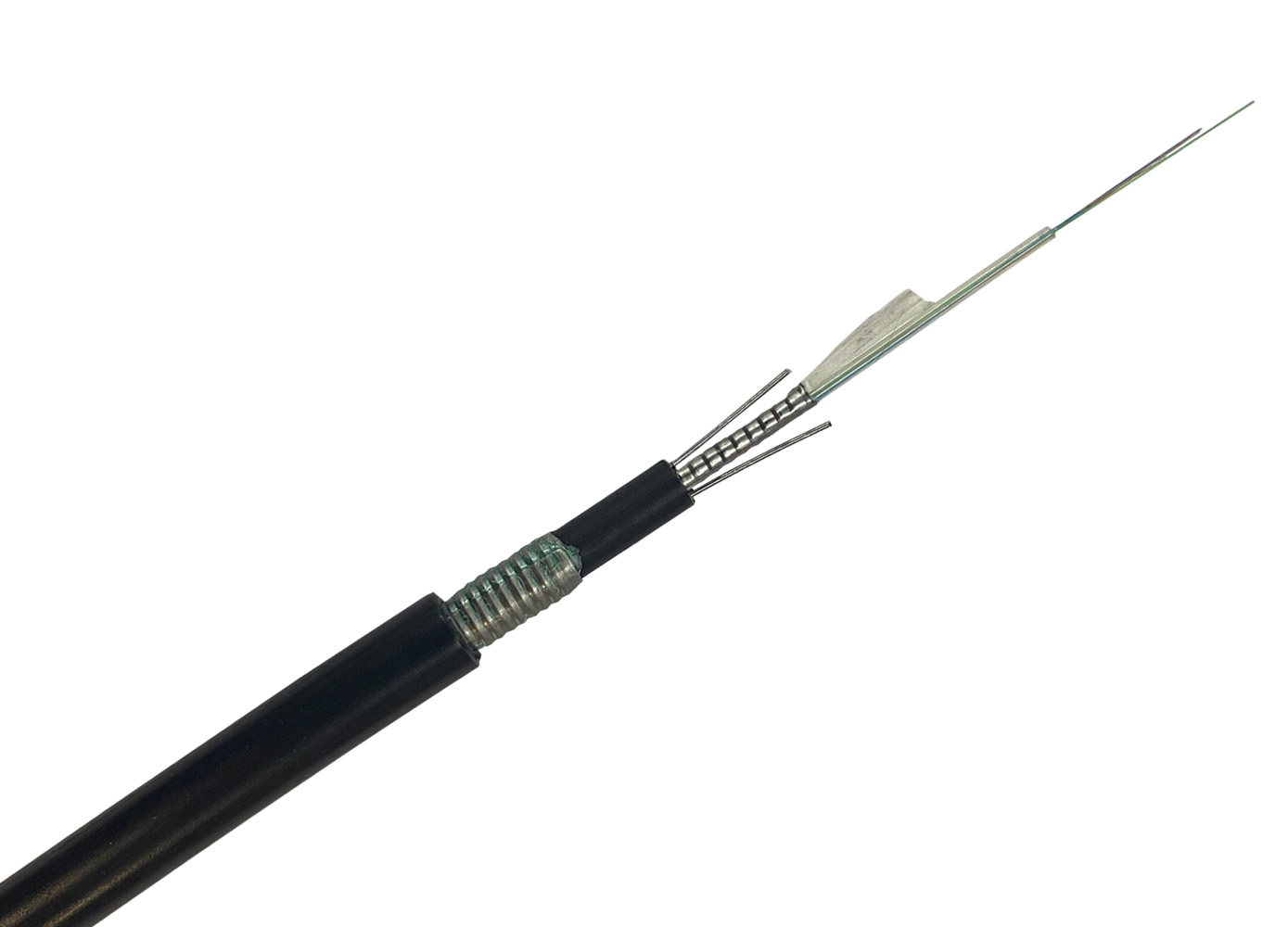

GYXTW53光纜的結構是將250μm光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外用一層雙面涂塑鋼帶(PSP)縱包，鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向滲水，兩側放置兩根平行鋼絲后擠制聚乙烯內護套，雙面涂塑鋼帶(PSP)縱包后擠制聚乙烯護套成纜。
The fibers，250um，are positioned in a loose tube made of a high modulus plastic。The tubes are filled with a water-resistant filling compound。The tube is wrapped with a layer of PSP longitudinally。Between the PSP and the loose tube water-blocking material is applied to keep the cable compact and watertight。Two parallel steel wires are placed at the two sides of the steel tape。The cable is completed with a polyethylene (PE) inner sheath，After the PSP is longitudinally applied over the inner sheath，the cable is completed with a PE out sheath。



地埋光纜 產品優點

Product Features
具有很好的機械性能和溫度特性
Good mechanical and temperature performance
松套管材料本身具有良好的耐水解性能和較高的強度
High strength loose tube that is hydrolysis resistant

管內充以特種油膏，對光纖進行了關鍵性保護
Special tube filling compound ensure a critical protection of fiber

良好的抗壓性和柔軟性
Good crush ability and soft

兩根平行鋼絲保證光纜的抗拉強度
Two parallel steel wires ensure tensile strength

雙面涂塑鋼帶(PSP)提高光纜的抗透潮能力
PSP enhancing moisture-proof

良好的阻水材料防止光纜縱向滲水
Good water-blocking tape prevent the sinking vertically



GYXTW53直埋光纜產品標準

Standards
GYXTW53光纜復合YD/T 769-2003標準
GYXTW53 cable complies with Standards? YD/T 769-2003



地埋光纜型號規格

地埋光纜型號規格
光纜芯數	光纜松套管內 最大光纖芯數		光纜重量 （kg/km）
2-8	8		140
10-12	12		145
允許拉力（N）短期		≥3000N
允許拉力（N）長期		≥1000N
允許壓扁力-短期		≥3000（N/100mm）
允許壓扁力-長期		≥1000（N/100mm）

1、典型值可根據實際情況做相應調整；

2、可根據客戶要求進行相應產品的設計；



光纜環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。



地埋光纜型號怎么看

GYXTW53型光纜是金屬加強構件、中心管填充式、夾帶鋼絲的鋼-聚乙烯粘結護套、鋼-聚乙烯護套通信用室外光纜，由中心松套管、兩根平行的鋼絲加強構件和雙層鋼-聚乙烯護套構成。
